Pino de placa base rosqueado zincado M10

JG fabrica oPino de placa base rosqueado zincado M10para aplicações industriais de montagem, fixação e montagem de equipamentos. Este componente de montagem com rosca M10 personalizado combina uma ampla placa de base de aço estampada com uma rosca externa de precisão, criando uma conexão estável de distribuição de carga para montagens OEM.

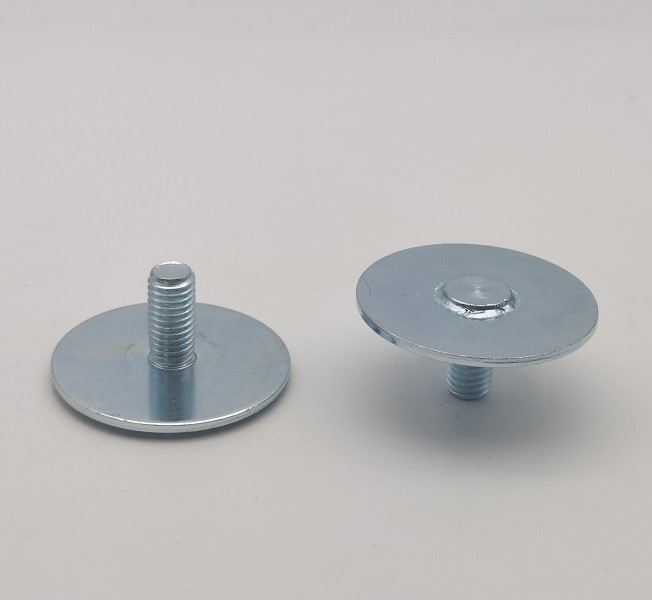

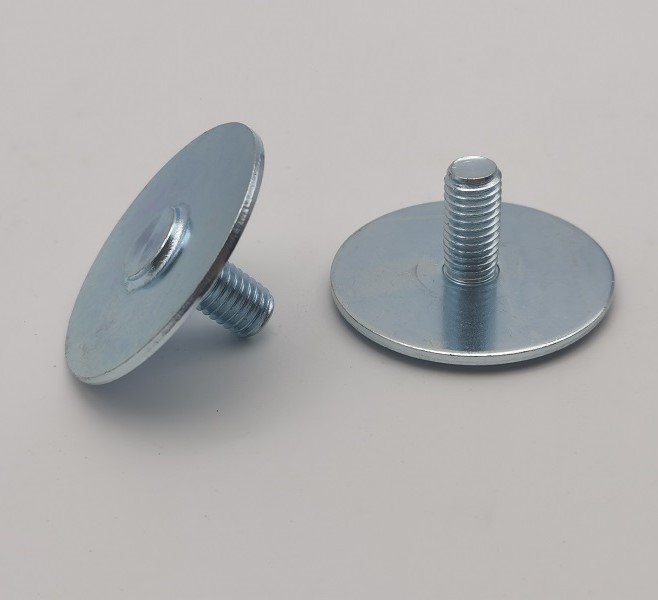

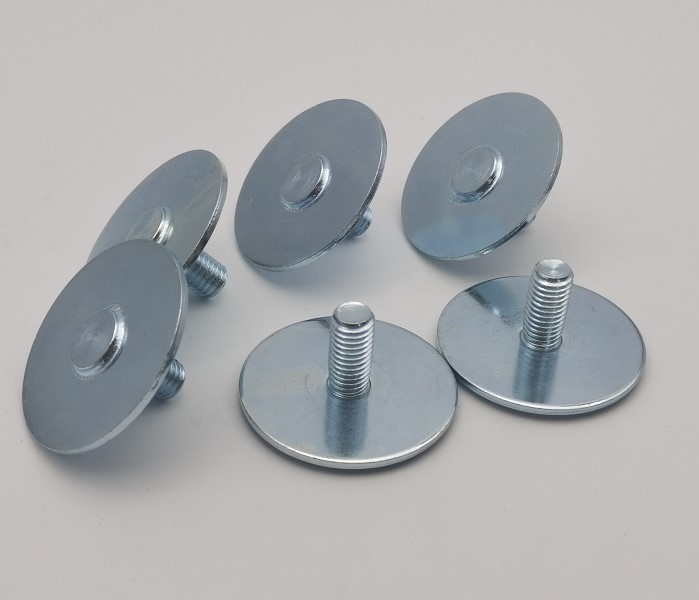

O pino da placa de base rosqueado zincado M10 é fabricado em aço de baixo carbono AISI 1008 ou equivalente aprovado. O componente possui base redonda de 49,5 ±0,3 mm, espessura de placa de 2,2 mm e rosca externa M10×1,5-6g com comprimento de rosca de 20 mm. Todas as dimensões são produzidas e inspecionadas conforme desenho M030192.

Processo de fabricação e valor de engenharia

A produção do pino da placa de base rosqueado zincado M10 requer corte e estampagem controlados da placa redonda, preparação do pino roscado, laminação de rosca, união mecânica segura, rebarbação, limpeza e zincagem transparente. O controle do processo concentra-se no nivelamento da placa de base, na perpendicularidade do pino, na segurança da junta e na geometria consistente da rosca.

A base larga de 49,5 mm distribui a carga de montagem por uma área de contato maior. O alinhamento preciso entre o pino roscado e a placa estampada suporta uma instalação estável. Após a montagem e o revestimento, a rosca M10×1,5-6g é verificada com medidores GO/NO-GO calibrados para evitar que o acúmulo de revestimento afete o ajuste.

Aplicativos

• Montagem de equipamentos industriais
• Conjuntos de chapa metálica e gabinete
• Protetores de máquinas e painéis de acesso
• Montagens automotivas e de transporte
• Sistemas de fixação OEM personalizados

Zincagem transparente conforme ASTM B633

O pino da placa de base rosqueado zincado M10 recebe zincagem transparente de acordo com ASTM B633 SC2 Tipo V. O revestimento fornece uma aparência metálica limpa e proteção contra corrosão, mantendo as dimensões funcionais da rosca. A cobertura do revestimento, a aparência e a aceitação da rosca são inspecionadas após o acabamento.

Especificações Técnicas

Controle de qualidade e relatórios de lote

Cada lote doPino de placa base rosqueado zincado M10é controlado através da verificação do material recebido, verificações dimensionais em processo e inspeção final. As características críticas incluem diâmetro e espessura da placa, comprimento da rosca, aceitação do calibre M10×1,5-6g, alinhamento dos pinos, integridade da junta e condição da superfície acabada.

• Certificado de material com composição química e propriedades mecânicas
• Relatório rigoroso de propriedades mecânicas para cada lote de produção
• Relatório de inspeção dimensional conforme desenho M030192
• Inspeção do medidor GO/NO-GO da rosca após o revestimento
• Relatório de inspeção de galvanização e rastreabilidade de lote
• Ensaio de tração, expulsão ou torque da junta quando especificado pelo plano de controle aprovado

Requisitos de mão de obra

O pino da placa de base rosqueado zincado M10 deve estar livre de rebarbas e arestas vivas. As peças acabadas também devem estar livres de óleo, resíduos de solventes, corrosão, manchas e outras contaminações. A inspeção visual confirma uma superfície zincada limpa e uniforme, sem danos que possam afetar a montagem ou a aparência.

Fabricação OEM da JG

A JG oferece suporte a protótipos, amostras de produção e fabricação em massa doPino de placa base rosqueado zincado M10. A revisão de engenharia abrange capacidade de fabricação, ferramentas, controle de roscas, verificação de juntas, revestimento e documentação de inspeção. Envie à JG seu desenho, demanda anual e requisitos de documentos de qualidade para um orçamento.
