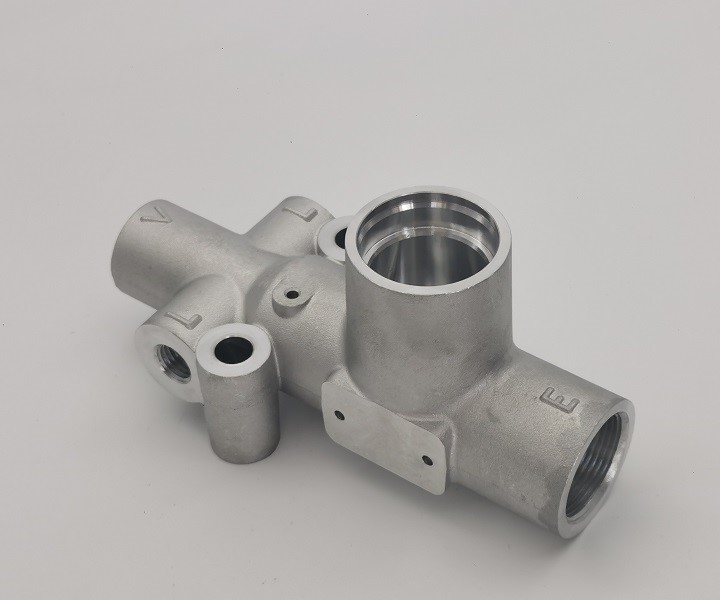

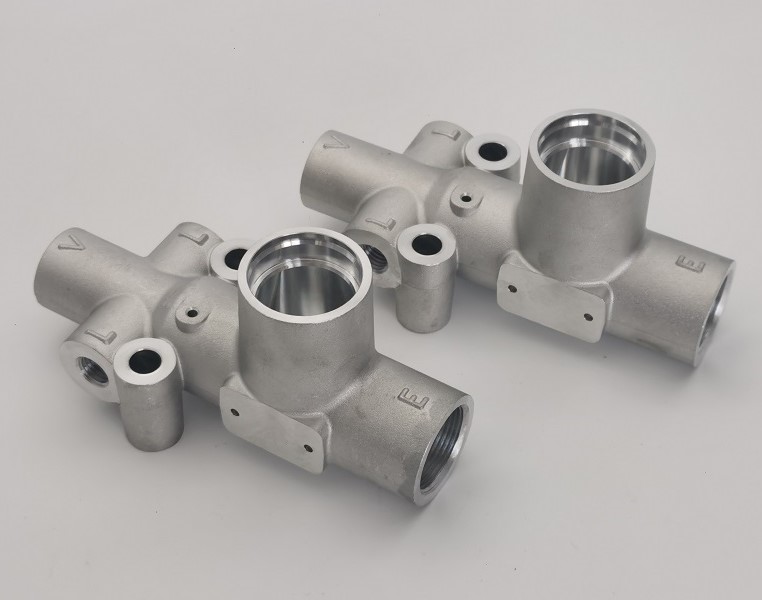

JG fabrica oFundição personalizada do corpo da válvula de alumínio A356-T6para equipamentos hidráulicos e pneumáticos de controle de fluidos que requerem um alojamento leve com múltiplas passagens que se cruzam. A peça combina um formato fundido complexo com furos usinados com precisão, sedes de vedação, faces de montagem e roscas internas. A fundição reduz o desperdício de material e cria a geometria externa ramificada de forma eficiente, enquanto a usinagem CNC estabelece as interfaces funcionais necessárias para uma montagem confiável.

A versão de produção utiliza liga de alumínio A356 na condição T6. A química do material é verificada por lote e o corpo da válvula acabado recebe inspeção dimensional, de rosca e de vazamento. Um teste de vazamento documentado a 0,65 MPa com retenção de 40 segundos produziu zero falhas no lote de sete peças testado, confirmando a integridade do corpo que contém pressão.

Fundição de alumínio e processo de usinagem CNC

OFundição personalizada do corpo da válvula de alumínio A356-T6começa com a fundição controlada de alumínio para formar o alojamento de múltiplas ramificações, as saliências e a geometria interna do caminho de fluxo. A condição T6 proporciona um equilíbrio útil entre resistência, estabilidade dimensional e usinabilidade. Os dados de usinagem são então estabelecidos a partir da peça fundida para que cada porta roscada, furo de precisão e superfície de vedação sejam localizados de forma consistente.

1. Controle de lote de material e fusão de alumínio A356
2. Fundição do corpo da válvula e solidificação controlada
3. Limpeza, remoção de canais e preparação de superfície
4. Verificação da condição de tratamento térmico T6
5. Usinagem de dados e configuração de fixação de precisão
6. Mandrilamento CNC, faceamento, furação e rosqueamento interno
7. Rebarbação e limpeza de passagens de fluxo que se cruzam
8. Inspeção dimensional, de rosca e de acabamento superficial
9. Teste de vazamento de 0,65 MPa com espera de 40 segundos
10. Limpeza final, documentação e embalagem para exportação

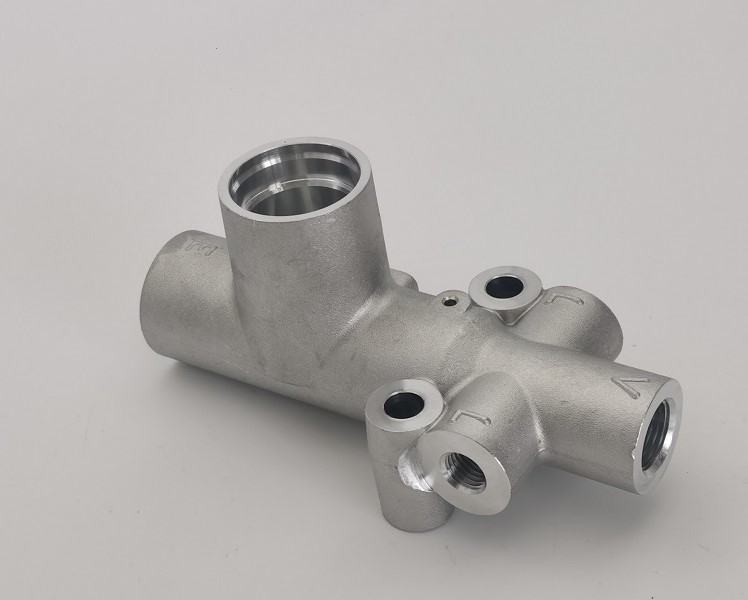

Geometria complexa de múltiplas portas

O alojamento da válvula contém diversas portas que se cruzam, dispostas em direções diferentes. Essa geometria cria dois desafios de fabricação interligados: manter a integridade da peça fundida em torno de alterações na espessura da seção e localizar com precisão as passagens usinadas a partir de referências estáveis. O planejamento do processo também deve fornecer acesso da ferramenta às características internas sem danificar as superfícies fundidas circundantes.

JG controla a orientação do acessório e a sequência de usinagem para que o furo principal, as portas laterais, os furos de montagem e as conexões roscadas permaneçam corretamente relacionados. Para oFundição personalizada do corpo da válvula de alumínio A356-T6, a remoção de rebarbas é especialmente importante onde as passagens perfuradas se cruzam dentro do alojamento. As bordas internas são limpas para suportar o fluxo desobstruído e evitar que partículas soltas entrem no sistema final.

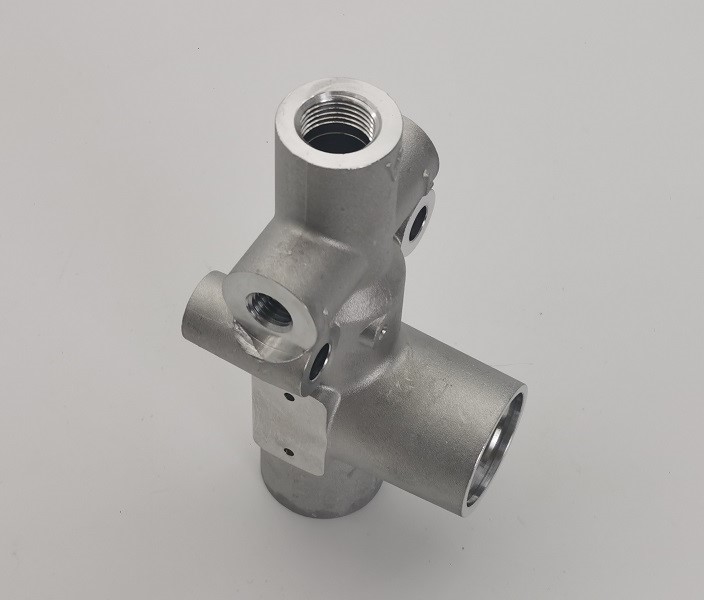

Furos, roscas e superfícies de vedação de precisão

O desenho inclui um furo de precisão H7 de 28 mm, um diâmetro de localização K7 de 32 mm e recursos de porta H8 de 26 mm. As conexões roscadas incluem M28 x 1,5-7H, M18 x 1,5-7H e M12 x 1,5-7H. Esses recursos exigem ferramentas controladas, fixação rígida e inspeção de rosca adequada para obter um ajuste de montagem repetível.

O desempenho da vedação depende de mais do que apenas o diâmetro. A circularidade do furo, a coaxialidade, a posição da face, a geometria do chanfro e o acabamento superficial local afetam os componentes da válvula instalados. OFundição personalizada do corpo da válvula de alumínio A356-T6é usinado a partir de pontos de referência definidos e inspecionado com medidores e equipamentos de medição por coordenadas selecionados para cada característica crítica.

Teste de vazamento para integridade de pressão

Todo corpo de válvula que contém pressão requer confirmação de que as interfaces fundidas e usinadas estão estanques. O teste de produção documentado aplica pressão de 0,65 MPa e mantém a pressão por 40 segundos. O lote referenciado continha sete corpos de válvulas, com zero falhas e resultado geral OK.

O teste de vazamento ajuda a identificar porosidade, vedação incompleta, roscas danificadas ou defeitos de passagem que podem não ser visíveis durante a inspeção dimensional normal. As condições de teste e os resultados de aceitação podem ser registrados para rastreabilidade da produção. Esta verificação dá aos clientes OEM confiança adicional noFundição personalizada do corpo da válvula de alumínio A356-T6antes de entrar na montagem final do equipamento.

Verificação de material A356-T6

O material de produção real é o alumínio A356-T6. Uma análise química em lote confirmou 7,001% de silício, 0,085% de ferro, 0,024% de cobre, 0,015% de manganês, 0,334% de magnésio, 0,012% de zinco e 0,119% de titânio, com um resultado geral OK. A liga proporciona boa fundibilidade, resistência à corrosão e usinabilidade para caixas de pressão complexas.

Os certificados de materiais identificam a referência do desenho, o número do relatório e o lote do forno para rastreabilidade. A combinação da verificação química com registros de processo e inspeção ajuda a JG a manter um controle consistente do material desde a fundição até o envio final.

Especificações Técnicas

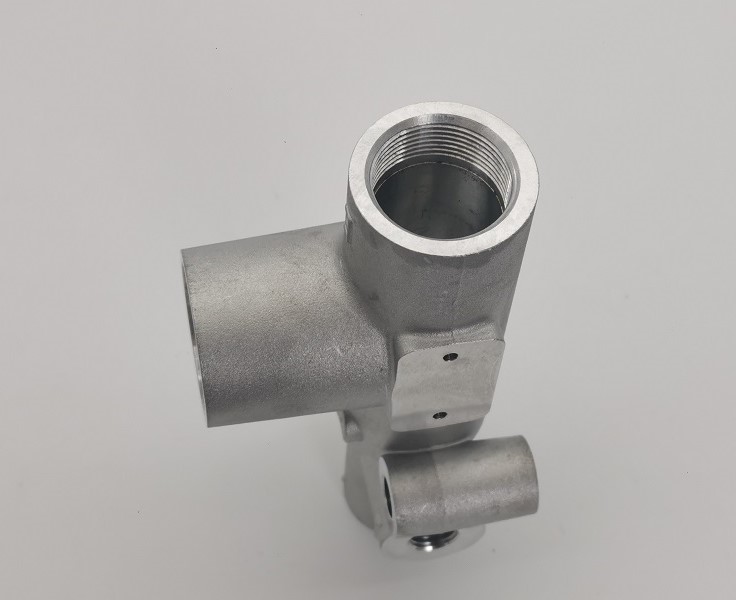

Acabamento de Superfície e Rebarbação

O produto combina intencionalmente superfícies fundidas uniformes com interfaces usinadas brilhantes. As faces funcionais e os furos são usinados apenas onde a precisão ou a vedação são necessárias, preservando as vantagens de material e custo da fundição. As áreas usinadas são verificadas quanto a vibrações, marcas de ferramentas, amassados ​​e outros defeitos que possam afetar a montagem.

Furos de interseção, entradas de rosca e bordas de passagem internas são cuidadosamente rebarbados. O concluídoFundição personalizada do corpo da válvula de alumínio A356-T6é limpo para remover cavacos e resíduos antes do teste de vazamento, ajudando a proteger válvulas, vedações e circuitos de fluidos a jusante.

Controle de Qualidade e Documentação

O planejamento da qualidade abrange a verificação do material recebido, a inspeção da primeira peça, as verificações em processo e os testes funcionais finais. Paquímetros, micrômetros, medidores de furo, medidores de rosca, medidores de altura e equipamentos CMM são usados ​​de acordo com o tipo de recurso e tolerância. Dimensões críticas de vedação e localização recebem inspeção específica.

Certificados de materiais, resultados de inspeção dimensional e registros de testes de vazamento estão disponíveis para rastreabilidade. O relatório de material documentado confirma a química do A356-T6, enquanto o relatório de vazamento registra pressão de teste, tempo de espera, quantidade e resultado de aceitação. Esses registros suportam a aprovação do OEM e a consistência de pedidos repetidos.
