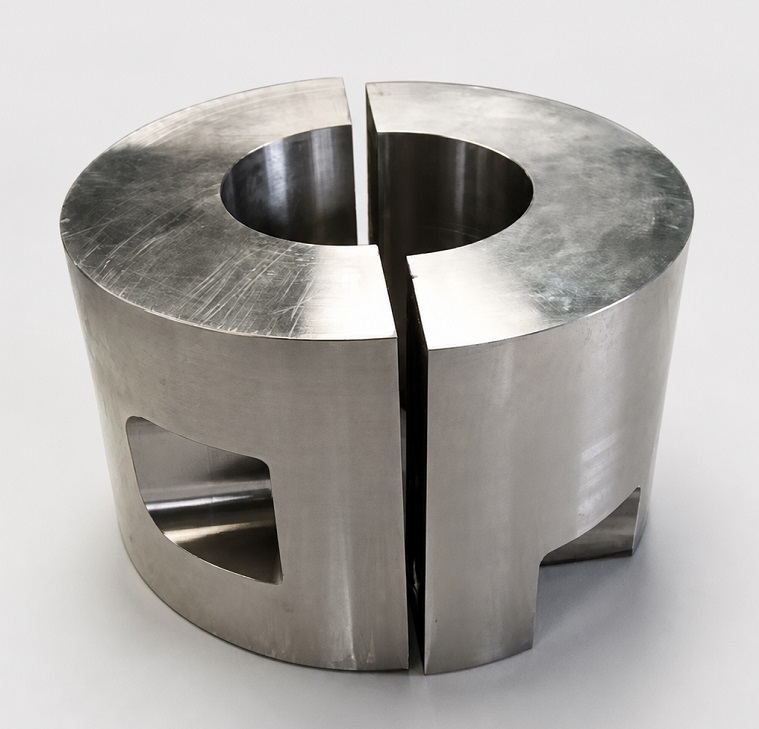

Cubo de aranha dividido em aço inoxidável 304 personalizado

Cubo de aranha dividido em aço inoxidável 304 personalizado

JG fabrica oCubo de aranha dividido em aço inoxidável 304 personalizadopara fixação industrial pesada, acionamento e montagens mecânicas. Este cubo grande é usinado a partir de uma barra redonda sólida de aço inoxidável 304 e fornecido como um conjunto correspondente de duas peças. A sequência de fabricação é crítica: todas as operações de torneamento, mandrilamento, fresamento, furação e rosqueamento são concluídas enquanto o cubo permanece inteiro, e o cubo acabado é então separado por corte por eletroerosão a fio.

Visão geral do produto

O cubo de aranha dividido em aço inoxidável 304 personalizado é produzido de acordo com o desenho AOS05HS32S0001. Suas dimensões nominais acabadas são 13,00 polegadas de diâmetro externo, 6,25 polegadas de diâmetro interno e 8,50 polegadas de comprimento axial. O componente inclui duas janelas de relevo opostas, recursos laterais escalonados e locais de parafusos emparelhados com furos de folga e roscas profundas 1-1/4-7 UNC.

Processo de Fabricação

1. Verificação e serragem de barra redonda de aço inoxidável 304
2. Torneamento CNC e usinagem frontal de grandes diâmetros
3. Mandrilamento de precisão do furo central de 6,25 polegadas
4. Fresamento CNC de janelas de relevo oposto e recursos externos
5. Perfuração profunda, escareamento e rosqueamento 1-1/4-7 UNC
6. Inspeção dimensional completa enquanto o cubo está inteiro

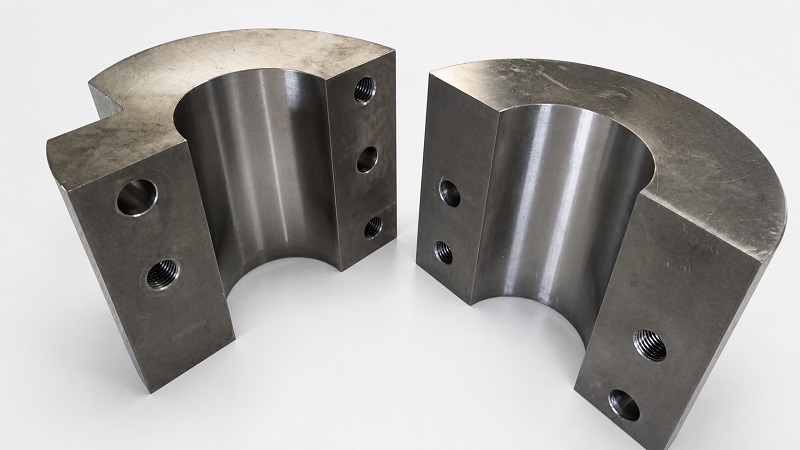

7. Wire EDM dividido em duas metades correspondentes
8. Rebarbação de superfícies de corte, identificação de peças emparelhadas e inspeção final
9. Limpeza, proteção contra corrosão e embalagens de exportação

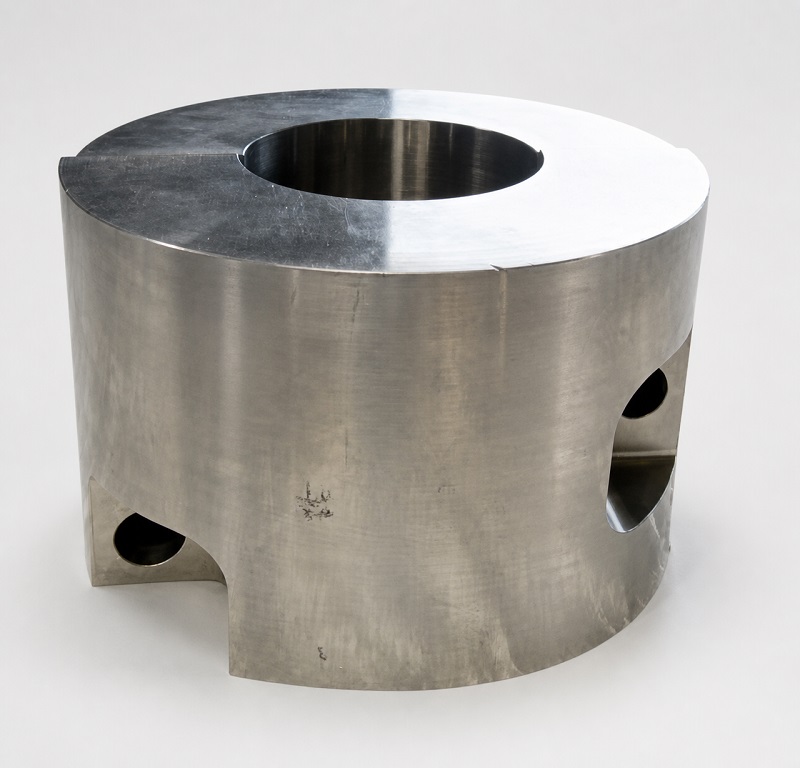

Usinagem completa antes da divisão do fio EDM

O principal valor de engenharia do cubo de aranha dividido em aço inoxidável 304 personalizado é a sequência de processo controlada especificada no desenho. A usinagem do furo, do diâmetro externo, das faces, das janelas e dos recursos do parafuso antes da peça preserva uma linha de centro comum e relações de referência consistentes. A eletroerosão a fio produz então uma divisão estreita e controlada com força de corte mecânica mínima. As duas metades permanecem permanentemente identificadas como um conjunto correspondente.

Precisão de grande diâmetro e estabilidade dimensional

Usinar um furo de 6,25 polegadas através de um cubo pesado de aço inoxidável 304 requer fixação rígida, remoção de material equilibrada e condições de corte controladas. A geração de calor e a tensão residual podem afetar a circularidade e a coaxialidade, especialmente quando o anel acabado é dividido. A JG aplica desbaste escalonado, caminhos de ferramenta conscientes do estresse, acabamento de mandrilamento e inspeção antes e depois da divisão para verificar se o cubo de aranha dividido em aço inoxidável 304 personalizado é montado de forma consistente.

Usinagem de furo profundo e rosca 1-1/4-7 UNC

O sistema de fixação correspondente combina furos de folga na metade superior e furos roscados na metade inferior. Os recursos de desenho incluem furos de 1,281 polegadas de diâmetro a uma profundidade de 2,50 polegadas, furos perfurados de 1,109 polegadas a uma profundidade de 3,21 polegadas e roscas 1-1/4-7 UNC a uma profundidade de 2,50 polegadas. A entrada precisa do furo, a perpendicularidade, a profundidade da rosca e a remoção de cavacos são essenciais para um encaixe suave do parafuso e uma força de fixação confiável.

Especificações Técnicas

Controle de qualidade

O controle de qualidade para o cubo de aranha dividido em aço inoxidável 304 personalizado concentra-se na rastreabilidade do material, tamanho do furo e circularidade, diâmetro externo, paralelismo da face, posição do furo, profundidade da rosca e alinhamento de meio par. As roscas internas são verificadas usando medidores apropriados, e ambas as metades são montadas após o corte do fio EDM para confirmar que o furo, o perfil externo e o sistema de parafusos permanecem corretamente combinados.

Recursos do produto

• Construção sólida em aço inoxidável AISI 304
• Grande diâmetro externo de 13 polegadas e furo de precisão de 6,25 polegadas
• Usinagem CNC completa antes da separação
• Divisão EDM de fio de corte estreito e baixa força
• Metades de cubo correspondentes e rastreáveis
• Roscas internas profundas 1-1/4-7 UNC
• Resistência à corrosão para ambientes industriais exigentes
• Certificados de materiais e relatórios dimensionais disponíveis
• Fabricação OEM de acordo com desenhos do cliente

Aplicativos

• Conjuntos de fixação e eixo para serviços pesados
• Sistemas de acionamento industriais
• Grandes máquinas de processamento e manuseio
• Equipamento mecânico resistente à corrosão
• Conjuntos de hub dividido OEM personalizados

Grande usinagem CNC de aço inoxidável da JG

A JG fornece o cubo de aranha dividido em aço inoxidável 304 personalizado desde a aquisição de matéria-prima até grande usinagem CNC, rosqueamento de furo profundo, corte de fio EDM e inspeção final de pares. Nosso processo controla as relações entre o furo, o diâmetro externo, os furos de montagem e as faces divididas, proporcionando aos clientes OEM uma montagem compatível confiável, apoiada por material e documentação de inspeção.
