Soldagem personalizada do sensor de oscilação de aço inoxidável

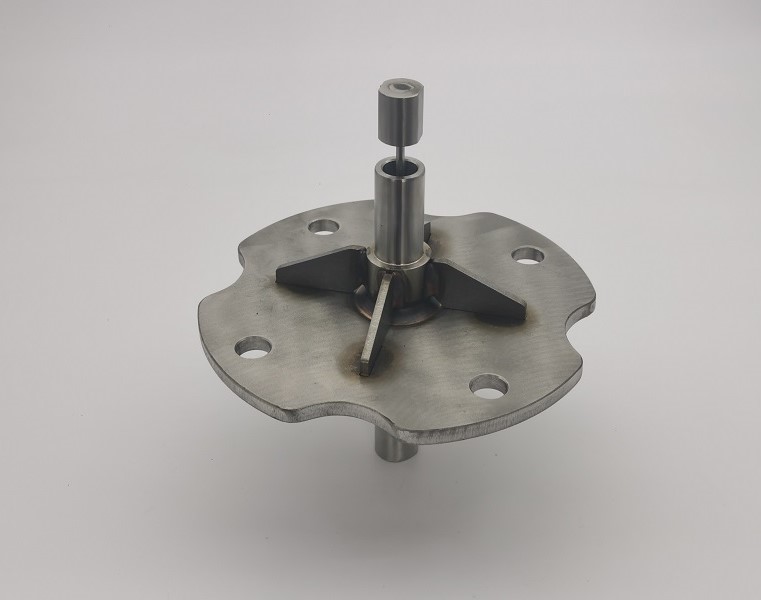

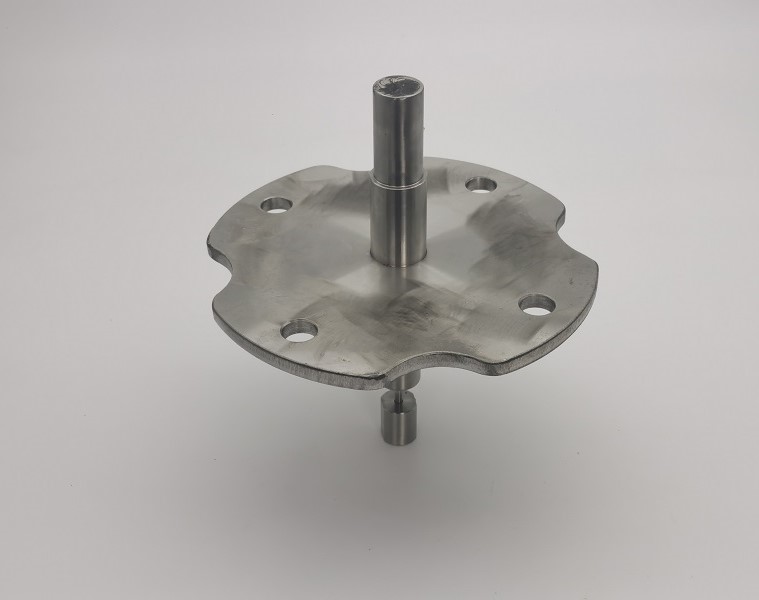

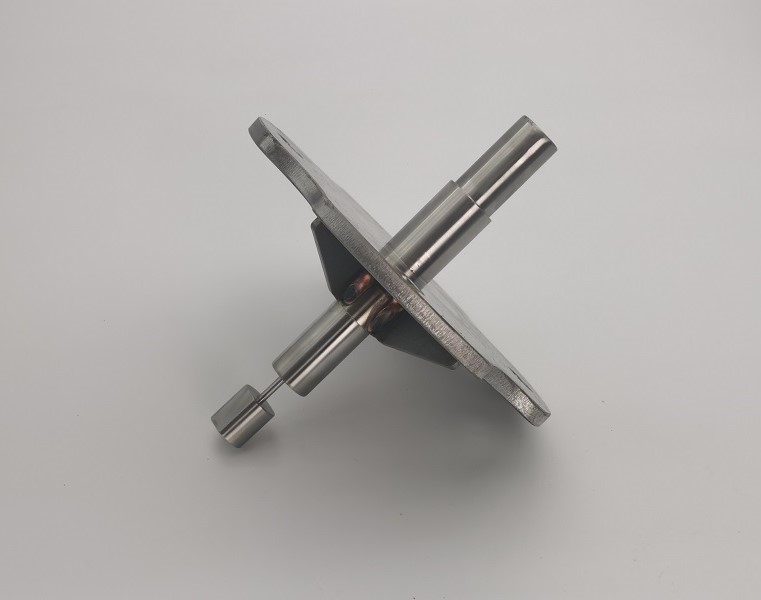

JG fabrica oSoldagem personalizada do sensor de oscilação de aço inoxidávelpara detecção de deslocamento industrial, monitoramento de oscilação e equipamentos de controle de movimento. O desenho 577039 Revisão C combina uma placa de montagem perfilada, um tubo sensor escalonado, uma haste de deslocamento fina, um núcleo de solda de precisão, uma cabeça de haste flexível e quatro reforços de reforço. A usinagem precisa e a soldagem controlada por acessórios são essenciais porque a montagem final deve preservar o alinhamento do tubo, permitindo ao mesmo tempo o movimento confiável da haste de detecção delgada.

Visão geral do produto

A soldagem do sensor de oscilação de aço inoxidável personalizado é construída em aço inoxidável AISI 304 e AISI 316L. AISI 304 é usado para a placa de montagem principal, tubo do sensor de deslocamento, haste de 1/8 de polegada e reforços. O núcleo de solda do sensor e a cabeça da haste flexível usam aço inoxidável AISI 316L. O conjunto completo tem acabamento em aço inoxidável bruto e é fabricado como uma soldagem OEM de acordo com os desenhos do cliente.

Relacionamento entre componentes e desenhos

Processo de Fabricação

1. Verificação de materiais para aço inoxidável AISI 304 e AISI 316L
2. Corte de perfil de precisão e perfuração da placa de montagem
3. Corte e conformação de quatro reforços
4. Torneamento CNC e mandrilamento do tubo do sensor de deslocamento escalonado
5. Usinagem CNC do núcleo de solda e da cabeça da haste flexível
6. Preparação da haste de deslocamento de precisão de 1/8 de polegada
7. Rebarbação e limpeza antes da montagem do dispositivo
8. Soldagem GTAW controlada por equipamento com entrada de calor balanceada
9. Inspeção do padrão de montagem, alinhamento do tubo e movimento da haste
10. Inspeção visual de solda, limpeza final e embalagem protetora

Alinhamento e concentricidade do tubo

O tubo escalonado passa pela placa de montagem e suporta a haste de deslocamento interna. Qualquer excentricidade do tubo ou erro angular pode interferir no movimento da haste e na resposta do sensor. O JG controla os diâmetros torneados, o alinhamento do furo, a localização da placa e a geometria final soldada para que a soldagem do sensor de oscilação de aço inoxidável personalizado mantenha um eixo de detecção estável após a montagem.

Posicionamento do reforço e geometria da placa

Quatro reforços de aço inoxidável reforçam a conexão tubo-placa. Os reforços devem ser posicionados simetricamente ao redor do tubo central, sem obstruir as quatro ranhuras da placa ou furos de montagem. Acessórios dedicados estabelecem a perpendicularidade do tubo e o espaçamento dos reforços antes da soldagem. O posicionamento equilibrado distribui a carga e ajuda a evitar que a placa de montagem se deforme.

Soldagem GTAW e controle de distorção

O desenho especifica a soldagem a arco de gás tungstênio na conexão central do tubo e entre os reforços. Seções finas de aço inoxidável podem distorcer quando o calor da solda está concentrado em uma área. A JG utiliza preparação controlada da junta, sequência de soldagem balanceada, entrada de calor adequada e verificações dimensionais intermediárias para preservar o nivelamento e o alinhamento da soldagem do sensor de oscilação de aço inoxidável personalizado.

Haste flexível e controle da cabeça do sensor

A haste de deslocamento fina de 1/8 de polegada conecta o núcleo do sensor usinado à cabeça da haste flexível. O desenho identifica a orientação rotacional da cabeça e do núcleo como não crítica, mas a posição axial, a condição do furo e o movimento livre permanecem importantes. A usinagem sem rebarbas e o manuseio cuidadoso evitam arranhões, dobras ou emperramento da haste durante a operação.

Especificações Técnicas

Placa de montagem e controle de furo

A placa de montagem AISI 304 possui contorno perfilado de cinco polegadas, quatro furos de montagem, uma abertura central para tubo e quatro ranhuras para reforço. A precisão do perfil e a posição do furo afetam a intercambialidade da instalação. A placa é verificada antes e depois da soldagem para verificar se a entrada de calor não alterou o padrão de montagem ou introduziu distorção excessiva.

Controle de qualidade

O controle de qualidade para a soldagem do sensor de oscilação de aço inoxidável personalizado abrange tanto os componentes individuais quanto a montagem completa. A inspeção inclui diâmetros torneados, condição do furo do tubo, perfil da placa, espaçamento do furo de montagem, perpendicularidade do tubo, localização do reforço, aparência da solda e movimento da haste flexível. Certificados de materiais e relatórios de inspeção dimensional estão disponíveis de acordo com os requisitos do cliente OEM.

Recursos do produto

• Construção em aço inoxidável AISI 304 e AISI 316L
• Tubo sensor escalonado usinado em CNC e cabeça de haste de precisão
• Placa de montagem perfilada de cinco polegadas com quatro furos de montagem
• Quatro reforços de reforço para estabilidade estrutural
• Montagem soldada GTAW controlada por luminária
• Alinhamento controlado do tubo e movimento suave da haste de detecção
• Acabamento em aço inoxidável bruto rebarbado e limpo
• Fabricação OEM de acordo com desenhos do cliente

Aplicativos

• Sistemas de detecção de deslocamento industrial
• Equipamento de monitoramento de oscilação e desvio
• Máquinas para manuseio de bandas e alinhamento de bobinas
• Equipamento de embalagem e conversão
• Conjuntos de controle de movimento e detecção de posição
• Mecanismos de sensores industriais OEM personalizados

Soldagens de sensores OEM da JG

A JG fornece soldagem de sensor de oscilação de aço inoxidável personalizado desde a fabricação de componentes individuais até a montagem acabada. Nosso processo integrado combina corte de perfil, torneamento CNC, furação de precisão, fixação dedicada, soldagem GTAW, verificação dimensional e verificações funcionais. Esse fluxo de trabalho controlado ajuda os clientes OEM a receber um sensor soldado repetível e pronto para instalação do equipamento.
