Engrenagem do sensor de posição do carretel de aço inoxidável personalizado

Engrenagem do sensor de posição do carretel de aço inoxidável personalizado

JG fabrica oEngrenagem do sensor de posição do carretel de aço inoxidável personalizadocomo uma soldagem de aço inoxidável de precisão para equipamentos industriais de detecção de posição de bobina e controle de movimento. O desenho 577272 Revisão C combina uma engrenagem de sensor perfilada, duas placas de engrenagem de proteção, um tubo usinado, um núcleo de solda do sensor, uma haste flexível e uma cabeça de haste de precisão. A localização precisa do acessório e a soldagem controlada são essenciais porque a montagem completa deve preservar o alinhamento das engrenagens, o ângulo do eixo e o espaçamento das placas após a soldagem GTAW.

Visão geral do produto

A engrenagem do sensor de posição do carretel de aço inoxidável personalizado usa aço inoxidável AISI 316L para a placa da engrenagem principal, núcleo de solda do sensor, haste, cabeça da haste flexível e protetores de engrenagem. O tubo usinado é de aço inoxidável AISI 304. O conjunto de componentes mistos oferece resistência à corrosão, resistência estrutural e desempenho estável em ambientes industriais. O desenho especifica um acabamento em aço inoxidável bruto sem revestimento adicional.

Relacionamento entre componentes e desenhos

Processo de Fabricação

1. Verificação de materiais para aço inoxidável AISI 316L e AISI 304
2. Corte preciso do perfil da engrenagem principal e duas placas de proteção
3. Usinagem CNC do tubo, núcleo de solda e cabeça da haste flexível
4. Perfuração e usinagem de alinhamento de acessórios e furos de montagem
5. Rebarbação e limpeza de todos os componentes individuais
6. Montagem controlada por dispositivo da placa de engrenagem, proteções e componentes do eixo
7. Soldagem GTAW com uma sequência controlada para limitar a distorção térmica
8. Inspeção do diâmetro da engrenagem, espaçamento entre placas, projeção do tubo e ângulo do eixo
9. Inspeção visual de solda, limpeza final e embalagem protetora

Perfil da engrenagem e alinhamento da placa de proteção

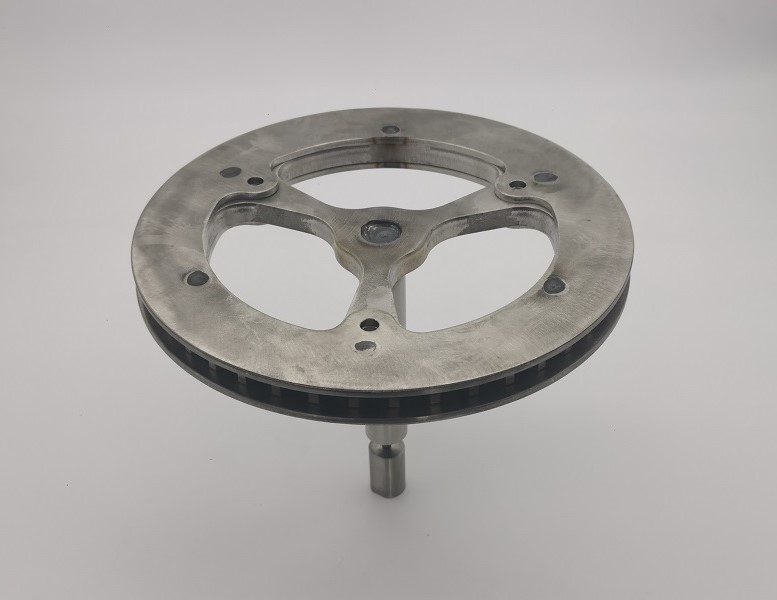

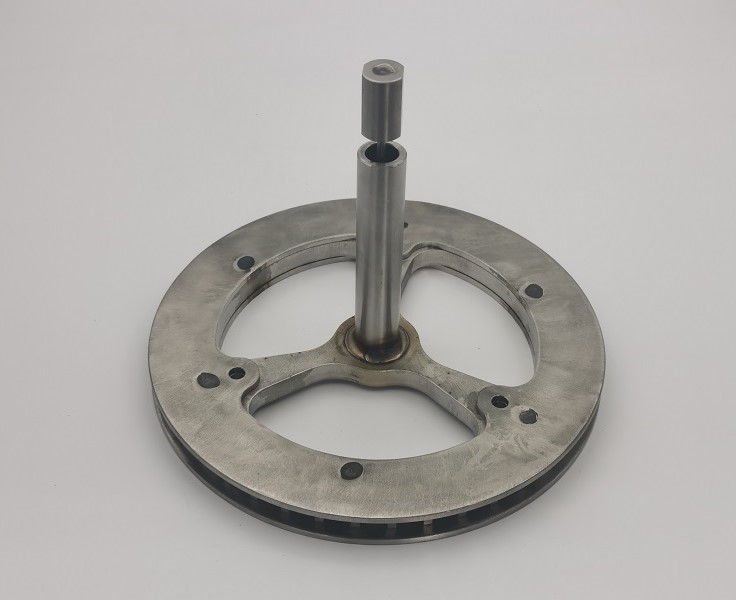

O perfil circular da engrenagem do sensor de posição do carretel de aço inoxidável personalizado contém dentes sensores externos bem espaçados, protegidos por placas de proteção em ambos os lados. A geometria consistente dos dentes e a concentricidade controlada suportam saídas repetíveis do sensor. As placas de proteção são posicionadas através de furos de alinhamento de fixação dedicados para que as faces protetoras permaneçam corretamente localizadas em relação à engrenagem dentada.

Soldagem GTAW e controle de distorção

O desenho exige soldagem a arco de gás tungstênio na conexão central do eixo, cabeça da haste e seis locais especificados da placa. O calor da soldagem pode desalinhar placas finas de aço inoxidável ou alterar o ângulo do eixo. A JG usa acessórios rígidos, sequência de soldagem balanceada, entrada de calor controlada e verificações intermediárias para manter a geometria necessária da engrenagem do sensor de posição da bobina de aço inoxidável personalizado.

Controle de ângulo do eixo e dimensão axial

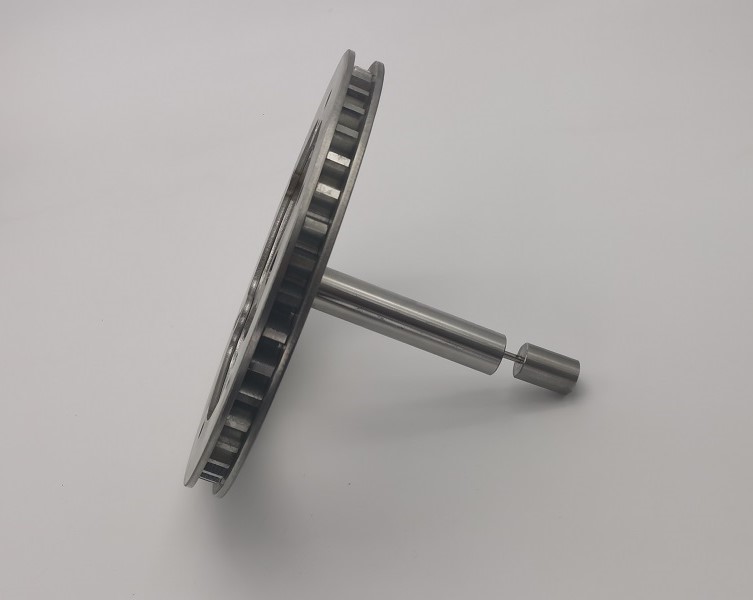

O tubo usinado deve permanecer quase perpendicular à face da engrenagem, com uma faixa angular de 89,5 a 90,5 graus. O desenho também controla a largura do conjunto da engrenagem, a projeção do tubo e o alcance total da cabeça da haste. Essas relações são inspecionadas após a soldagem porque a engrenagem do sensor de aço inoxidável completa deve ser instalada corretamente e transmitir a posição do molinete sem emperramento ou desalinhamento.

Especificações Técnicas

Componentes de aço inoxidável usinados

O tubo AISI 304 é usinado a partir de um tubo com diâmetro externo de 3/4 pol. e inclui um orifício controlado na parede. O núcleo de solda AISI 316L e a cabeça da haste flexível exigem furos, planos e geometria final precisos. A haste delgada 316L é cortada em comprimento controlado antes da montagem final. Cada componente é rebarbado e limpo antes de entrar no dispositivo de soldagem.

Controle de qualidade

O controle de qualidade para a engrenagem do sensor de posição da bobina de aço inoxidável personalizada concentra-se na soldagem acabada, e não apenas nas dimensões isoladas dos componentes. As inspeções cobrem o perfil da engrenagem, o alinhamento da placa de proteção, a localização do furo de fixação, o espaçamento axial, a projeção do tubo, o ângulo do eixo, a posição da cabeça da haste e a aparência da solda. Certificados de materiais e relatórios de inspeção dimensional estão disponíveis de acordo com os requisitos do cliente OEM.

Recursos do produto

• Construção em aço inoxidável AISI 316L e AISI 304
• Perfil de dente do sensor externo de precisão
• Dois protetores de engrenagem em aço inoxidável
• Montagem soldada GTAW controlada por luminária
• Perpendicularidade controlada do eixo e dimensões axiais
• Acabamento em aço inoxidável bruto rebarbado e limpo
• Fabricação OEM personalizada de acordo com desenhos do cliente

Aplicativos

• Sistemas industriais de detecção de posição de bobina
• Equipamento de manuseio e enrolamento de banda
• Máquinas de embalagem e conversão
• Conjuntos de controle de movimento e indexação
• Mecanismos de sensores industriais personalizados

Soldagens de aço inoxidável OEM da JG

A JG fornece a engrenagem do sensor de posição da bobina de aço inoxidável personalizada desde a produção do componente até a montagem completa. Nosso escopo de fabricação combina corte de perfil, usinagem CNC, furação de precisão, fixação dedicada, soldagem GTAW, verificação dimensional e limpeza final. Este processo integrado ajuda os clientes OEM a controlar o alinhamento, reduzir o risco de montagem e receber uma engrenagem sensora repetível de aço inoxidável pronta para instalação.
