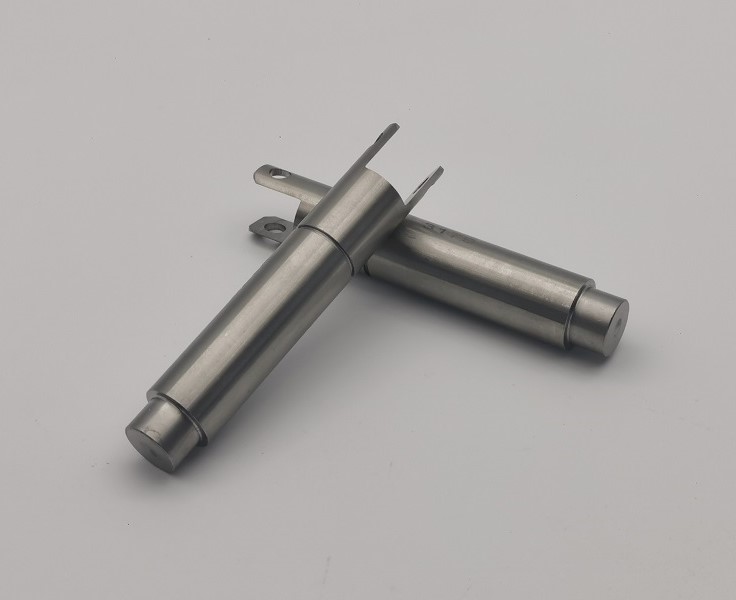

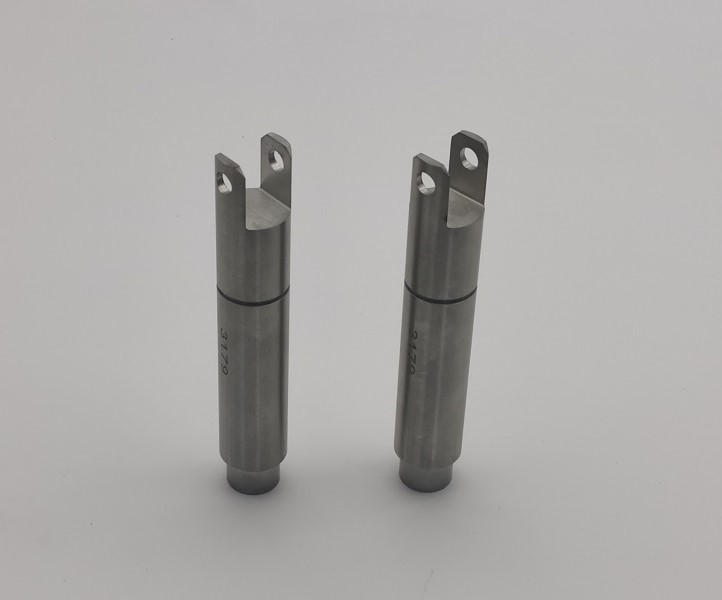

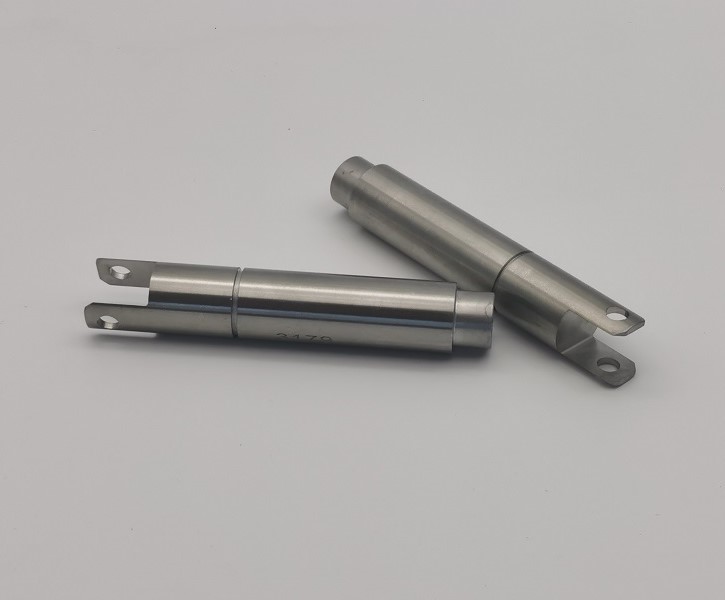

JG fabrica oEixo transportador de pistão médico personalizado 440Cpara equipamentos médicos e mecanismos de pistão de precisão. Este componente fino com extremidade em garfo combina diâmetros de rolamento endurecidos, tolerâncias geométricas restritas e um delicado recurso de conexão de duas abas. O controle de fabricação após o tratamento térmico é essencial porque o eixo acabado deve fornecer movimento preciso enquanto permanece limpo, sem rebarbas e livre de danos estéticos ou estruturais.

Visão geral do produto

O eixo transportador de pistão médico personalizado 440C é produzido de acordo com o desenho 121755 Revisão A em aço inoxidável AISI 440C. O componente tem um comprimento total de 3,545 polegadas, um corpo longo retificado com precisão, diâmetros de extremidade escalonados e uma extremidade bifurcada com um furo cruzado controlado. O desenho exige dimensões finais e acabamentos a serem alcançados após tratamento térmico.

Processo de Fabricação

1. Verificação e rastreabilidade de material de aço inoxidável 440C
2. Torneamento CNC do corpo do eixo, ressaltos e margem de retificação
3. Fresamento de precisão da ranhura do garfo e das duas abas finais
4. Perfuração cruzada e preparação controlada de arestas
5. Tratamento térmico para 53-58 HRC
6. Linearidade pós-tratamento térmico e verificação dimensional
7. Retificação cilíndrica e de ombro de precisão até o tamanho final
8. Rebarbação, marcação de peças, limpeza e inspeção visual
9. Inspeção dimensional final e embalagem protetora de componentes médicos

Moagem Pós-Tratamento Térmico e Estabilidade Dimensional

O principal desafio de fabricação do eixo transportador de pistão médico personalizado 440C é manter a retilineidade, a precisão do diâmetro e as relações de referência após o endurecimento. O processo de referência exige uma peça bruta de aproximadamente 0,645 polegadas, tratamento térmico e retificação até as dimensões finais. Tratamento térmico controlado, tolerância de retificação adequada, parâmetros de retificação de baixa temperatura e inspeção intermediária ajudam a evitar distorções e queimaduras de retificação.

Abas de garfo e controle de furo cruzado de precisão

A extremidade do garfo do eixo transportador de pistão médico Custom 440C inclui duas abas finas ao redor de uma ranhura central. O furo cruzado é especificado em 0,198 +/-0,001 polegada com controles geométricos referenciados ao ponto de referência A. O espaçamento preciso das guias, a posição do furo correspondente e a rebarbação cuidadosa suportam uma montagem confiável do pino. A embalagem dedicada protege as duas abas contra impactos ou dobras durante o transporte.

Especificações Técnicas

Documentos de Qualidade

• Certificado de material e rastreabilidade térmica
• Relatório de tratamento térmico e dureza
• Relatório de inspeção dimensional com cada remessa
• Certificado de conformidade identificando o número da peça e a revisão
• Certificado de conformidade RoHS para o material especificado quando necessário
• Documentação de inspeção do primeiro artigo quando solicitada

Recursos do produto

• Aço inoxidável AISI 440C premium
• Tratado termicamente a 53-58 HRC
• Precisão retificada após tratamento térmico
• Diâmetros de retificação apertados e tolerâncias geométricas
• Ranhura precisa do garfo e relação entre furos
• Acabamento de componente médico limpo e sem rebarbas
• Embalagem protegida para abas delicadas de garfo
• Produção OEM de acordo com desenhos do cliente

Aplicativos

• Mecanismos de pistão médico
• Equipamento de diagnóstico e analítico
• Conjuntos médicos de controle de fluidos
• Sistemas de movimento médico de precisão
• Máquinas médicas OEM personalizadas

Controle de qualidade geométrica e de superfície

O eixo transportador de pistão médico personalizado 440C inclui perpendicularidade, paralelismo, planicidade e controles geométricos referenciados por dados de até 0,001-0,005 polegadas. As superfícies do solo e as características dos garfos são inspecionadas usando equipamento de precisão apropriado. Todos os cantos afiados estão quebrados e não são permitidas rebarbas ou longarinas soltas ou penduradas.

Limpeza e requisitos visuais

Todas as superfícies devem estar limpas e livres de manchas, descolorações, arranhões, amassados, rachaduras, manchas, sujeira, graxa e outros contaminantes. A identificação é gravada na zona especificada pelo desenho com rugosidade controlada. O eixo transportador de pistão médico personalizado 440C acabado é manuseado e embalado para proteger diâmetros retificados com precisão, furos cruzados e abas de garfo.

Usinagem de precisão médica OEM da JG

A JG fornece o eixo transportador de pistão médico 440C personalizado desde quantidades de protótipos até a produção repetida. Nosso processo integrado abrange torneamento CNC, usinagem de garfos, têmpera, retificação de precisão, inspeção dimensional, controle de limpeza e embalagem protetora. A documentação de material, tratamento térmico, conformidade e inspeção apoia os requisitos de qualidade e rastreabilidade do cliente.
