JG fabricaTampas de aranha de aço inoxidável 304 personalizadascomo um conjunto de precisão de duas peças correspondente para equipamentos industriais OEM. Usinados em aço inoxidável AISI 304 sólido, os blocos superior e inferior combinam furos de montagem alinhados com precisão, roscas UNF profundas e um assento formado simetricamente. O projeto requer usinagem coordenada de ambas as metades para que o conjunto completo feche uniformemente e mantenha uma geometria de fixação consistente.

Visão geral do produto

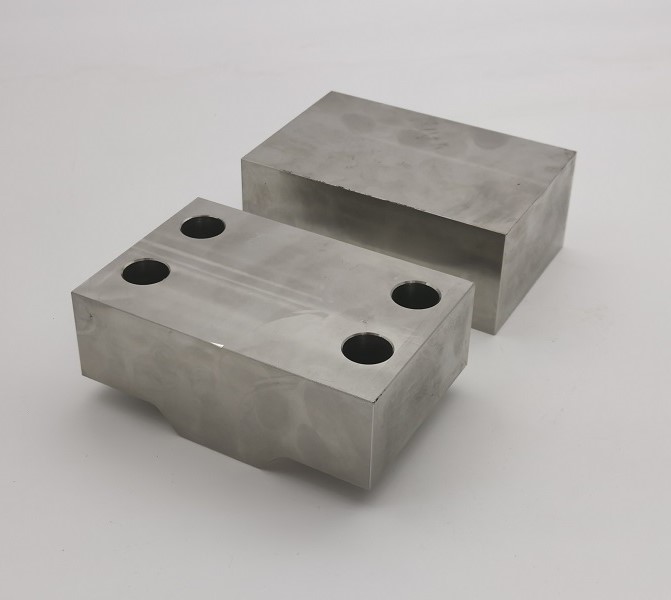

As tampas de aranha de aço inoxidável 304 personalizadas são produzidas de acordo com o desenho 16SG-7-B19. Cada conjunto consiste em dois blocos de aço inoxidável nominais de 2 x 3-1/4 x 5 polegadas. O par acabado incorpora quatro posições de fixação e um perfil central com transições de 135 graus, raios típicos de 1/4 de polegada e uma altura de perfil controlada de 7/16 de polegada.

Processo de Fabricação

1. Preparação de blocos de aço inoxidável 304 e verificação de material
2. Estabelecimento de dados e fresamento de faceamento CNC de precisão
3. Fresamento CNC de desbaste e acabamento da ranhura central escalonada
4. Perfuração coordenada de quatro furos através do bloco superior correspondente
5. Furação com macho e usinagem de rosca 5/8-18 UNF no bloco inferior
6. Quebra de bordas, rebarbação e limpeza de roscas internas
7. Inspeção dimensional e visual de pares combinados
8. Limpeza protetora e embalagens de exportação

Recursos do produto

• Construção em aço inoxidável AISI 304 resistente à corrosão
• Conjunto usinado CNC de duas peças correspondente
• Alinhamento preciso de quatro furos em ambos os blocos
• Roscas internas profundas 5/8-18 UNF
• Perfil de assento central simétrico de 135 graus
• Furos, roscas e bordas usinadas sem rebarbas
• Rastreabilidade de materiais e relatórios dimensionais disponíveis
• Produção OEM de acordo com desenhos do cliente

Alinhamento de furo de duas peças correspondente

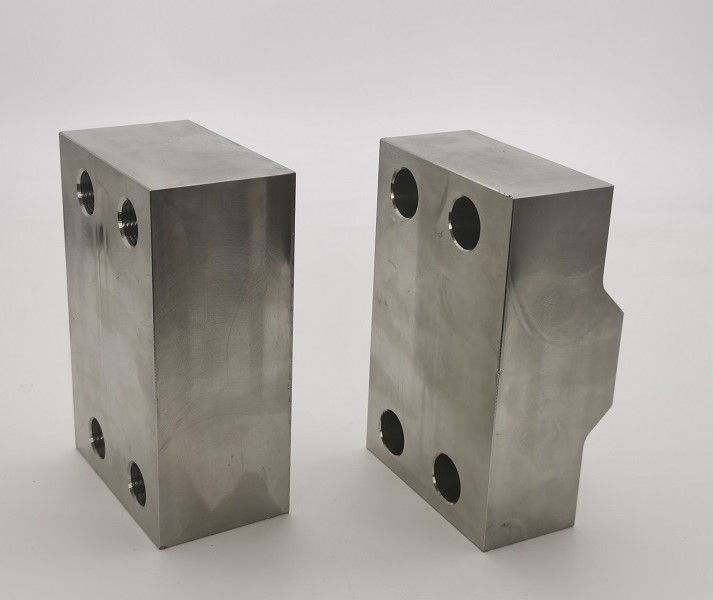

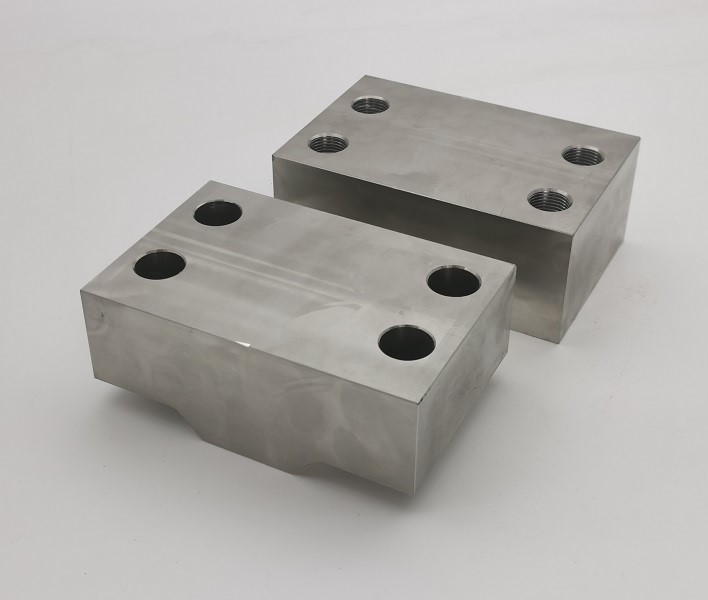

Um grande desafio de fabricação das tampas de aranha de aço inoxidável 304 personalizadas é manter o padrão de quatro furos em ambos os componentes. O bloco superior usa furos de folga de 11/16 polegadas, enquanto o bloco inferior usa furos perfurados de 37/64 polegadas com roscas 5/8-18 UNF até uma profundidade especificada de 1-1/8 polegadas. Referências comuns e configurações coordenadas ajudam cada parafuso a entrar suavemente, sem forçar ou rosquear durante a montagem.

Geometria de ranhura controlada de 135 graus

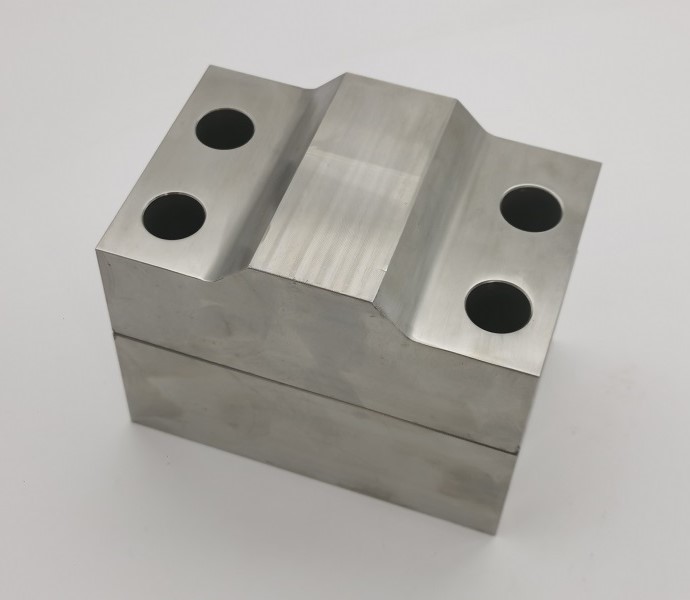

O perfil de assento central distingue as tampas de aranha de aço inoxidável 304 personalizadas dos blocos de fixação retangulares convencionais. Ambas as faces de transição de 135 graus devem permanecer simétricas em relação à linha central, fundir-se nos raios especificados de 1/4 de polegada e manter a altura de perfil necessária. A fixação estável e os passes de acabamento controlados reduzem incompatibilidades, marcas de ferramentas e distorções locais.

Especificações Técnicas

Controle de qualidade de rosca e superfície

Cada conjunto de tampas de aranha de aço inoxidável 304 personalizado é verificado quanto à posição do furo, tamanho da broca, engate da rosca, dimensões gerais e conformidade do perfil. Os medidores de rosca passa/não passa verificam as roscas 5/8-18 UNF. As faces usinadas são inspecionadas quanto a rebarbas, arestas vivas, contaminação e danos de manuseio, enquanto os componentes correspondentes são protegidos contra mistura durante a limpeza e embalagem.

Aplicativos

• Conjuntos industriais de fixação e suporte
• Acessórios de máquinas personalizados
• Equipamentos e ferramentas de aço inoxidável
• Conjuntos mecânicos OEM que exigem tampas correspondentes
• Equipamento de produção resistente à corrosão

Usinagem de aço inoxidável OEM da JG

A JG fornece tampas de aranha de aço inoxidável 304 personalizadas desde quantidades de protótipos até produção repetida. Nossa equipe de engenharia controla a identificação de materiais, referências de peças emparelhadas, geometria de ranhura, alinhamento de furos roscados e inspeção final durante todo o processo de usinagem CNC. Os clientes podem solicitar certificados de materiais, relatórios de inspeção dimensional e suporte completo de fabricação baseado em desenhos.
