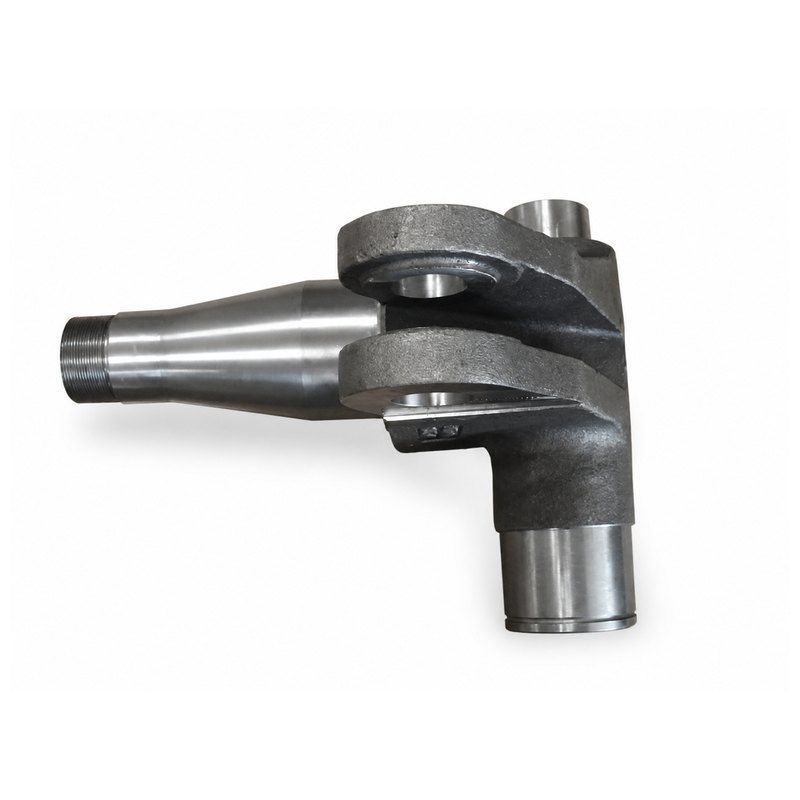

Junta de direção do manipulador de material de aço fundido

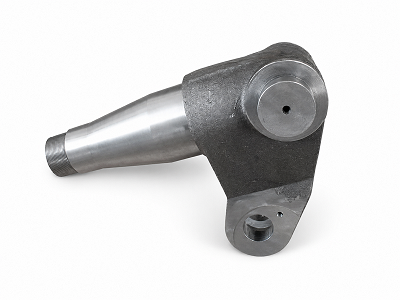

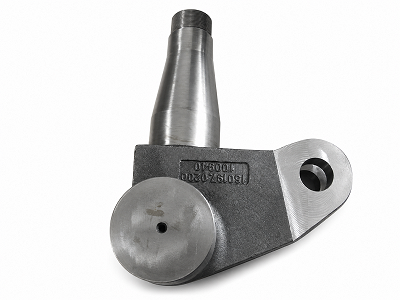

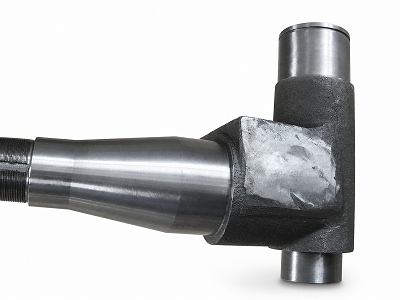

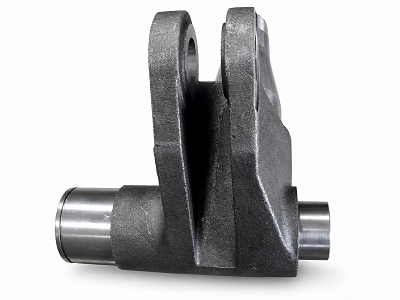

JG fabrica oJunta de direção do manipulador de material de aço fundidopara sistemas de direção usados ​​em máquinas de manuseio de materiais. Esta junta de direção direita combina um eixo de roda cônico, mancais grandes e braços de montagem tipo garfo em um componente de aço fundido de alta resistência. A integridade controlada da fundição e a usinagem precisa são essenciais porque a peça suporta cargas de direção, roda e impacto durante a operação contínua do equipamento.

Visão geral do produto

A junta de direção do manipulador de material de aço fundido é feita de aço fundido de cromo-molibdênio controlado por trefilação e tratado termicamente de acordo com os requisitos de propriedade mecânica QT2. A fundição de precisão cria a complexa geometria de suporte de carga, enquanto a usinagem subsequente produz os assentos dos rolamentos, munhões coaxiais, furos dos pinos, faces de localização e rosca M60×2 necessários para uma montagem confiável com o cubo da roda e o sistema de direção.

Processo de Fabricação

1. Fundição de precisão com molde controlado, parâmetros de vazamento e solidificação
2. Tratamento térmico na condição QT2 especificada
3. Usinagem inicial e preparação de superfícies de teste ultrassônicas
4. Inspeção ultrassônica 100% de acordo com EN 12680-2 Nível 2
5. Usinagem de precisão de munhões, furos, roscas e faces de referência
6. Inspeção de CMM, medidor de furo, micrômetro e medidor de rosca
7. Mascaramento de todas as superfícies funcionais de precisão
8. Pintura de superfície resistente à corrosão
9. Inspeção final, documentação do lote e embalagem para exportação

Valor de engenharia: alinhamento do cubo e da direção

O principal desafio de fabricação da junta de direção do manipulador de material de aço fundido é controlar a relação entre o fuso longo e cônico, os mancais dos rolamentos e os furos de montagem do garfo. Os ajustes críticos incluem recursos de Ø65g6, Ø95h6, Ø60j6, Ø85j6 e Ø40H7. Os requisitos de coaxialidade de até 0,02 mm e os requisitos de perpendicularidade ou desvio referenciados ao ponto de referência A exigem acessórios rígidos, tratamento térmico estável e controle de usinagem de acabamento.

Inspeção UT e MT Nível 2

A junta de direção do manipulador de material de aço fundido é inspecionada por ultrassom após a usinagem inicial, quando as superfícies de teste fornecem transmissão de som confiável. O processo aprovado utiliza inspeção de contato com acoplante de óleo, sondas de onda longitudinal de 2 MHz, cristal duplo e angulares, e um refletor de referência com perfuração cruzada de Ø3 mm. A peça fundida completa é examinada com 100% de cobertura de acordo com EN 12680-2 Nível 2 por pessoal qualificado de Nível II ou Nível III. O teste de partículas magnéticas (MT) até o Nível 2 também é realizado para verificar a integridade superficial e próxima da superfície em áreas especificadas pelo desenho.

Integridade da fundição e áreas de reparo restritas

As zonas marcadas por desenho da junta de direção do manipulador de material de aço fundido definiram níveis de aceitação de defeitos superficiais e internos. A área restrita especificada não permite soldagem, evitando que reparos não aprovados afetem uma transição altamente carregada. A qualidade da superfície, a solidez interna, a margem de usinagem e a disposição rastreável de qualquer indicação são controladas antes que o componente prossiga para a usinagem final e pintura.

Especificações Técnicas

Propriedades Mecânicas e Controle de Materiais

A especificação de material para a junta de direção do manipulador de materiais de aço fundido controla a química do carbono, silício, manganês, cromo, molibdênio, fósforo e enxofre. Os requisitos mecânicos QT2 incluem uma resistência ao escoamento mínima de 650 MPa, resistência à tração de 830-980 MPa, alongamento mínimo de 10% e dureza HB245-290. Amostras de teste, números de calor e certificados de materiais fornecem rastreabilidade de lote.

Documentos de Qualidade

• Certificado de inspeção de material EN 10204
• Relatório de composição química
• Relatório rigoroso de propriedades mecânicas para cada lote
• Relatório de tratamento térmico
• Relatório de teste 100% ultrassônico de acordo com EN 12680-2 Nível 2
• Relatório de teste de partículas magnéticas (MT) Nível 2
• Relatório de inspeção dimensional e CMM
• Registro de inspeção de dureza
• Registro de pintura e inspeção visual final

Requisitos de superfície e mão de obra

As superfícies usinadas da junta de direção do manipulador de material de aço fundido devem atender aos requisitos de rugosidade e ajuste do desenho e permanecer livres de rebarbas, arestas vivas, rachaduras e defeitos de fundição prejudiciais. Os munhões de precisão, os assentos dos rolamentos, os furos, as roscas e as faces de referência são mascarados antes da pintura para que a proteção contra corrosão não afete a precisão da montagem. Marcações permanentes de rastreabilidade são aplicadas de acordo com o padrão do cliente.

Aplicações

• Manipuladores de materiais
• Empilhadeiras pesadas e veículos de armazém
• Equipamento para movimentação de contêineres
• Conjuntos de eixo de direção e cubo de roda
• Sistemas de direção personalizados para equipamentos pesados

Fundição de precisão OEM da JG

A JG fornece fabricação baseada em desenho da junta de direção do manipulador de material de aço fundido, desde fundição de precisão até tratamento térmico, usinagem, inspeção UT e MT nível 2, pintura e documentação final. O processo integrado controla a solidez da peça fundida, as propriedades mecânicas, as dimensões críticas de ajuste e a proteção da superfície, proporcionando uma montagem estável e uma longa vida útil em aplicações exigentes de manuseio de materiais.
