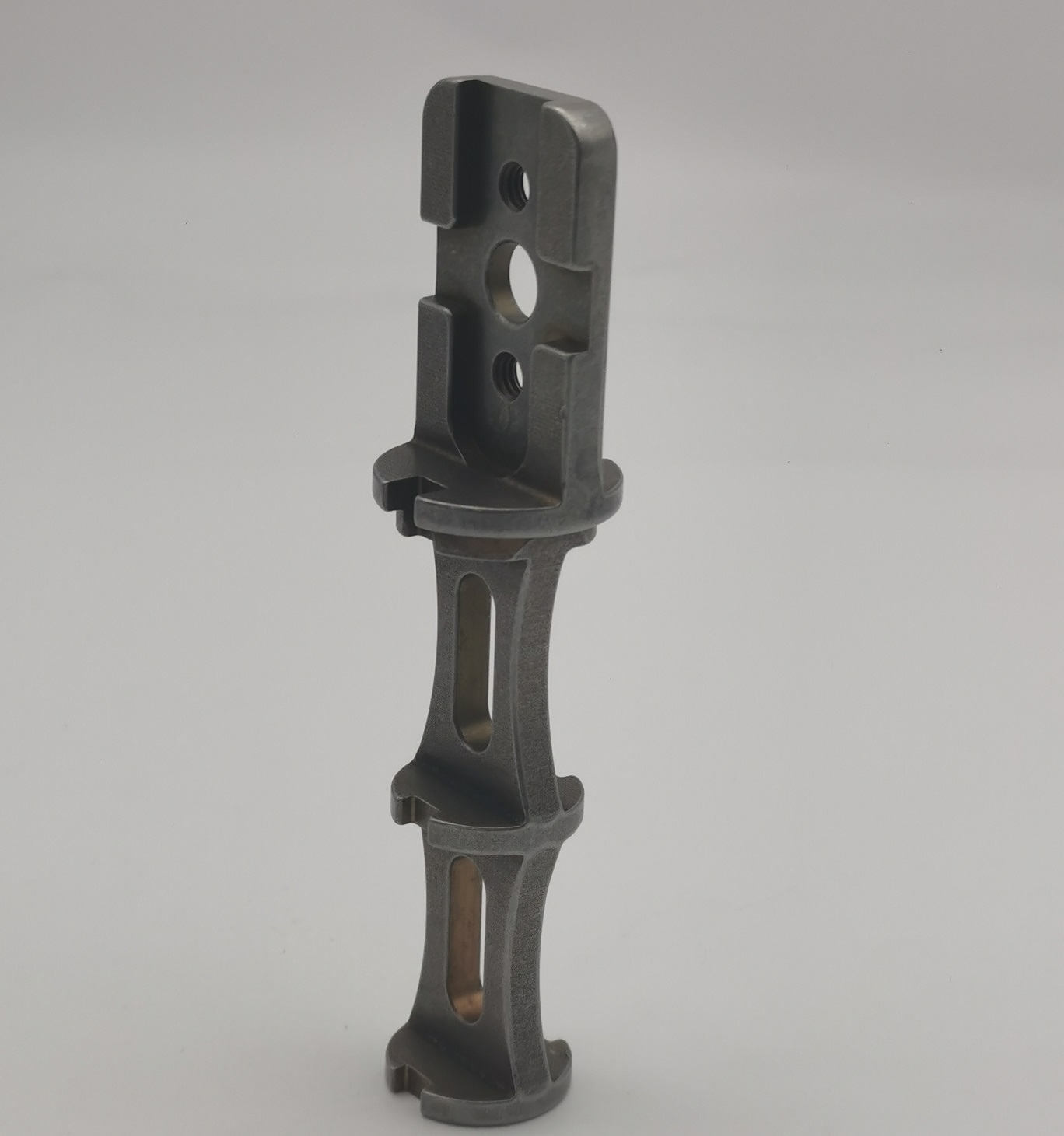

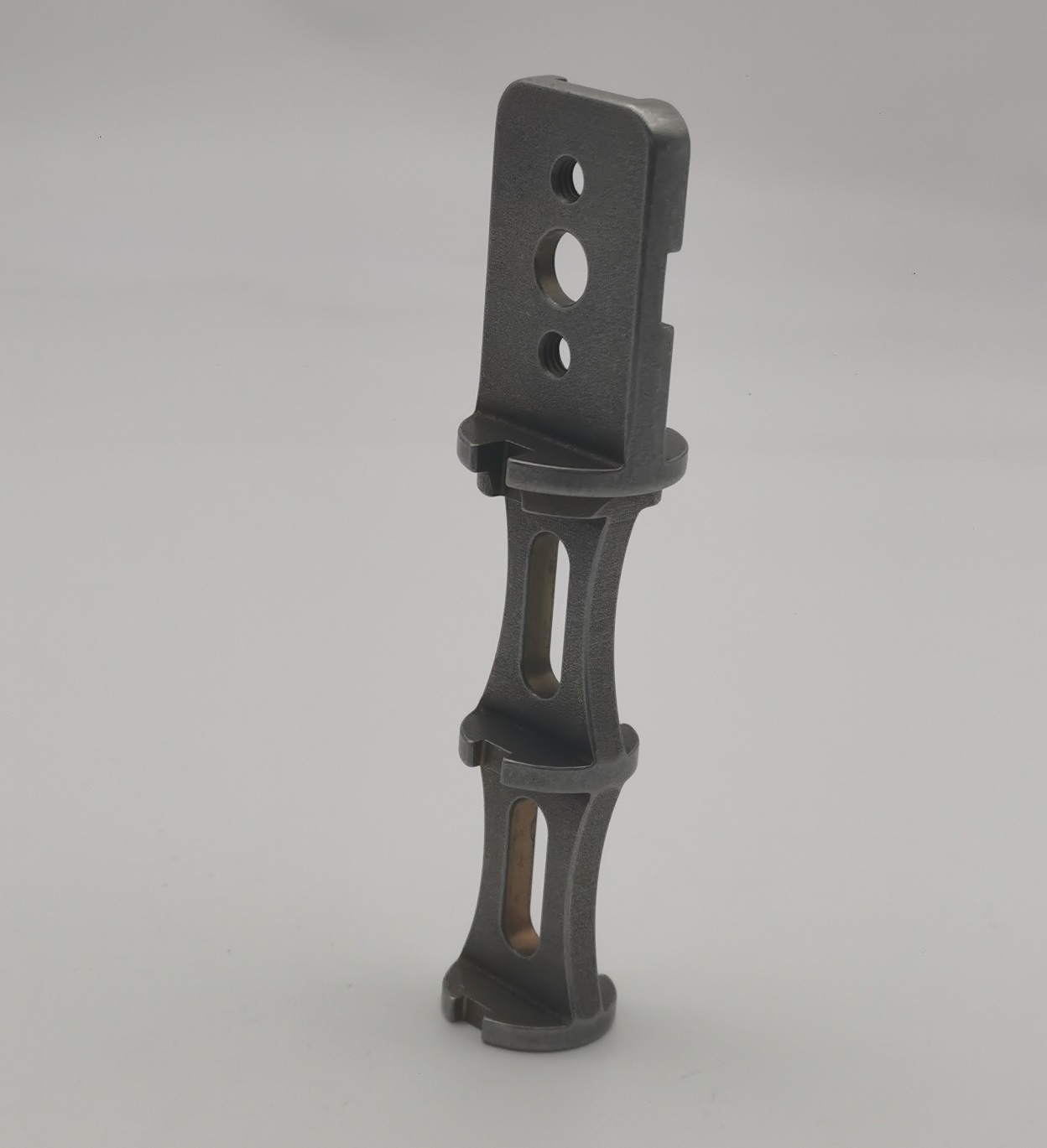

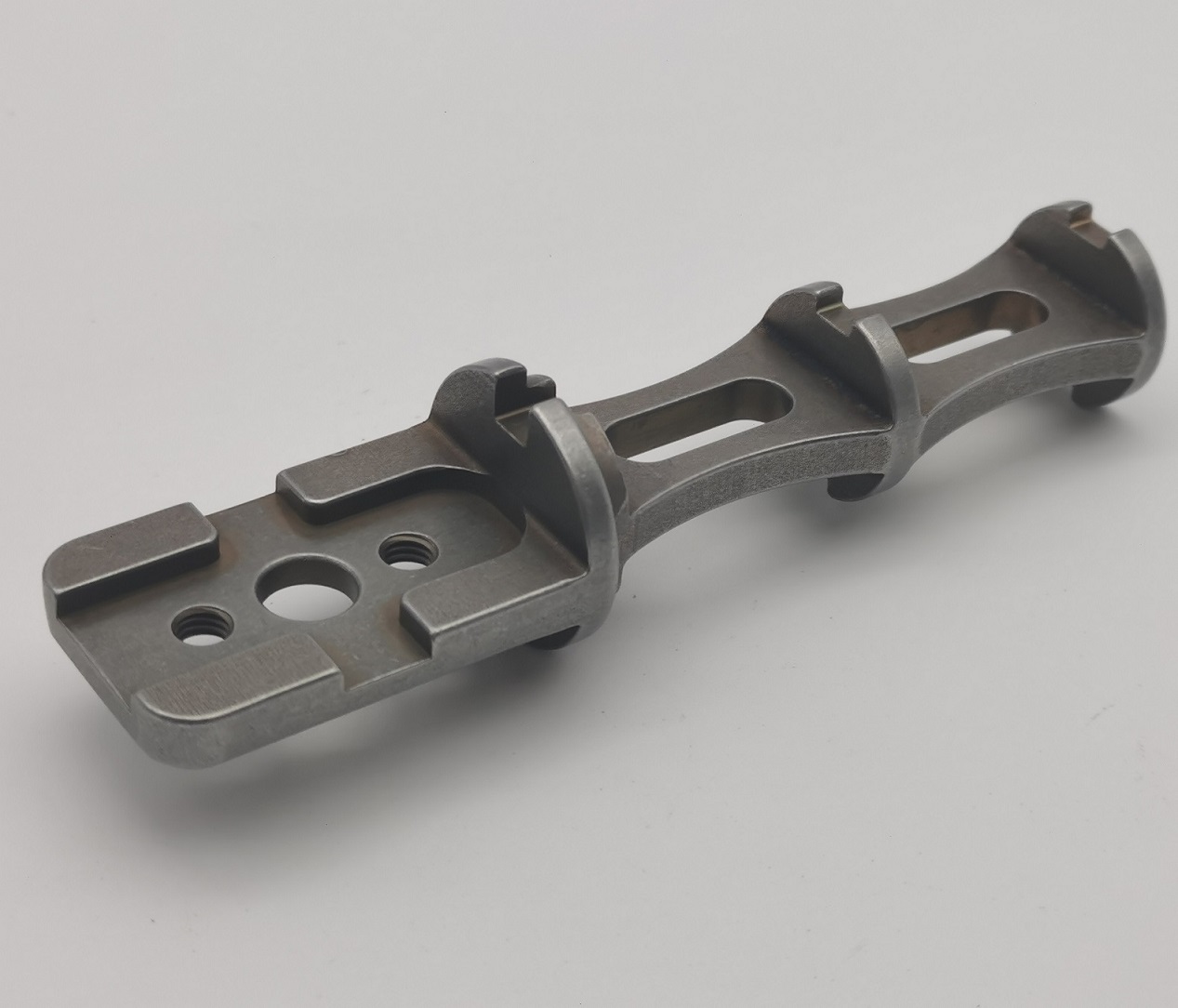

Adaptador de eixo de serra de aço inoxidável 17-4PH personalizado

JGfabricaadaptadores de eixo de serra de aço inoxidável 17-4PH personalizadospara fabricantes de equipamentos OEM que exigem componentes de conexão mecânica de alta resistência, resistentes à corrosão e usinados com precisão.

Projetado para montagens de serras industriais e sistemas de transmissão de energia personalizados, este adaptador integra recursos de montagem, furos roscados, superfícies de localização e nervuras reforçadas em uma estrutura de fundição projetada com precisão. Ao combinar fundição de precisão com usinagem CNC e tratamento térmico, a JG fornece soluções duráveis ​​de adaptadores de eixo que atendem aos exigentes requisitos de montagem mecânica.

Valor de Engenharia

O principal desafio de fabricação é controlar uma peça fundida longa e nervurada, mantendo ao mesmo tempo a relação entre a face de montagem, o furo central, os furos roscados e as seções curvas de suporte. A JG utiliza um processo de fundição de precisão controlada para formar a geometria complexa próxima à forma final, seguida pela usinagem CNC de superfícies funcionais, furos e roscas.

Esta abordagem reduz o desperdício de material enquanto preserva a resistência da estrutura reforçada. As tolerâncias de usinagem, a localização dos acessórios e a sequência de tratamento térmico são planejadas para limitar a distorção e manter a montagem confiável após o endurecimento.

Especificações Técnicas

Processo de Fabricação

• Revisão de ferramentas e processos de fundição
• Fundição de precisão em aço inoxidável 17-4PH
• Remoção do portão e limpeza preliminar
• Usinagem CNC de faces de montagem e furos passantes
• 10-32 Usinagem e calibragem de rosca UNC-2B
• Tratamento térmico a 40-45 HRC com dupla têmpera
• Rebarbação controlada e mistura de bordas
• Inspeção dimensional, de rosca e dureza
• Limpeza final e embalagem protetora para exportação

Desafios de fabricação

Produzindo umadaptador de eixo de serra de aço inoxidável 17-4PH personalizadocom nervuras finas, canais longos e seções de parede variáveis ​​requer controle preciso do comportamento de fundição e estabilidade de usinagem. Estas características estruturais complexas podem criar riscos como encolhimento, empenamento e instabilidade do acessório durante a fabricação.

A JG gerencia esses desafios por meio da otimização do processo de fundição, projeto de alimentação balanceado, dados de usinagem definidos e procedimentos de inspeção em etapas. Para cada componente do adaptador de eixo, a placa de montagem e os recursos roscados são usinados somente depois que superfícies de localização estáveis ​​são estabelecidas para manter relações de montagem precisas.

O tratamento térmico é igualmente importante para adaptadores de eixo de serra de aço inoxidável 17-4PH. O revenimento duplo é aplicado para atingir a faixa de dureza necessária de 40-45 HRC, melhorando ao mesmo tempo a estabilidade dimensional após a usinagem. Furos críticos, roscas e relações de montagem são verificados após tratamento térmico, em vez de depender apenas de medições durante o processo, garantindo desempenho confiável em montagens de serras industriais e sistemas mecânicos.

Controle de qualidade

A inspeção abrange verificação do material, aparência da peça fundida, dimensões usinadas, aceitação da rosca, dureza e condição da aresta. Os furos roscados são verificados com medidores apropriados e as dimensões críticas são medidas com equipamento de inspeção calibrado. Certificados de materiais, registros de dureza e relatórios de inspeção dimensional podem ser fornecidos de acordo com os requisitos do projeto.

Aplicativos

• Conjuntos de eixo de serra industrial
• Equipamento de corte e aparagem
• Sistemas de montagem de transmissão de potência
• Máquinas para fins especiais
• Articulações mecânicas para serviços pesados
• Equipamento OEM personalizado

Perguntas frequentes

Q1: A JG pode fabricar adaptadores de eixo de serra personalizados de acordo com os desenhos do cliente?

Sim. A JG oferece suporte à produção OEM com base em desenhos, modelos 3D e especificações técnicas fornecidos pelo cliente. A revisão de engenharia está disponível antes da produção para avaliar a viabilidade de fabricação.

Q2: Por que escolher aço inoxidável 17-4PH para adaptadores de eixo?

O aço inoxidável 17-4PH oferece alta resistência, dureza e resistência à corrosão após tratamento térmico, tornando-o adequado para componentes mecânicos expostos a cargas repetidas e ambientes industriais.

Q3: Quais processos de fabricação são usados ​​para este adaptador de eixo?

O processo de produção, como o adaptador de eixo de serra de aço inoxidável 17-4PH personalizado, inclui fundição de precisão, usinagem CNC, usinagem de rosca, tratamento térmico, rebarbação e inspeção final.

Q4: O JG oferece suporte à produção de protótipos e pequenos lotes?

Sim. A JG oferece suporte à fabricação de protótipos, pedidos de pequenos lotes e repetição da produção OEM de acordo com as necessidades do cliente.

Q5: Os relatórios de inspeção podem ser fornecidos com as peças acabadas?

Sim. Certificados de materiais, registros de dureza e relatórios de inspeção dimensional podem ser fornecidos de acordo com os requisitos do projeto.

Por que JG

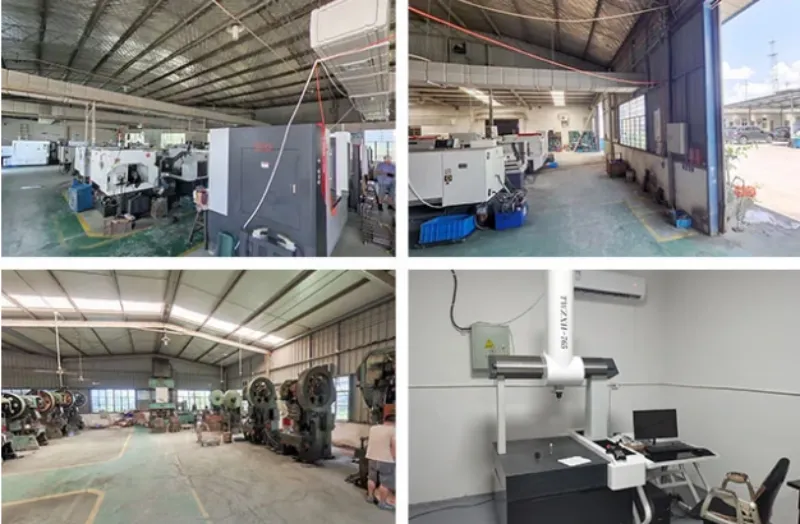

JGcombina fundição de precisão, usinagem CNC, coordenação de tratamento térmico e inspeção dimensional em um programa de fabricação OEM. Nossa equipe de engenharia oferece suporte à revisão de desenhos, validação de protótipos, pequenos lotes e repetição da produção. Envie seu desenho 2D e modelo 3D para obter feedback sobre a capacidade de fabricação e uma cotação.
