Parafuso de ombro forjado PH 17-4 personalizado

Parafuso de ombro forjado PH 17-4 personalizado

JG fabrica oParafuso de ombro forjado PH 17-4 personalizadoem aço inoxidável endurecido por precipitação para conjuntos de pivô, articulação, dobradiça e controle de movimento para serviços pesados. Ao contrário de um fixador usinado padrão, este componente deve começar como um forjamento e depois passar por usinagem CNC controlada, produção de hexágono interno, endurecimento por envelhecimento e laminação de rosca pós-endurecimento. O processo combinado dá a cadaParafuso de ombro forjado 17-4 PHalta resistência, desempenho confiável à fadiga e geometria estável para serviços industriais exigentes.

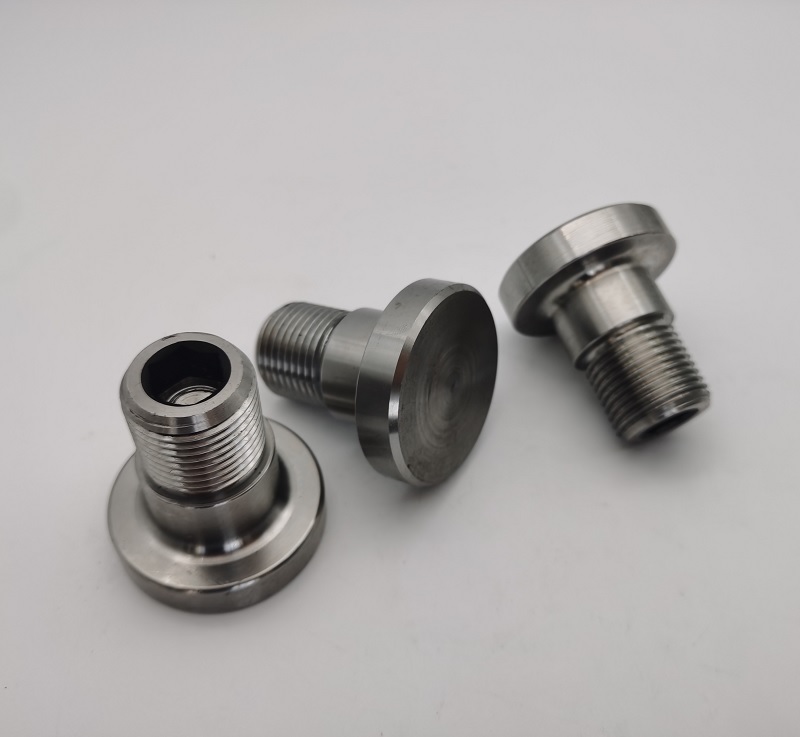

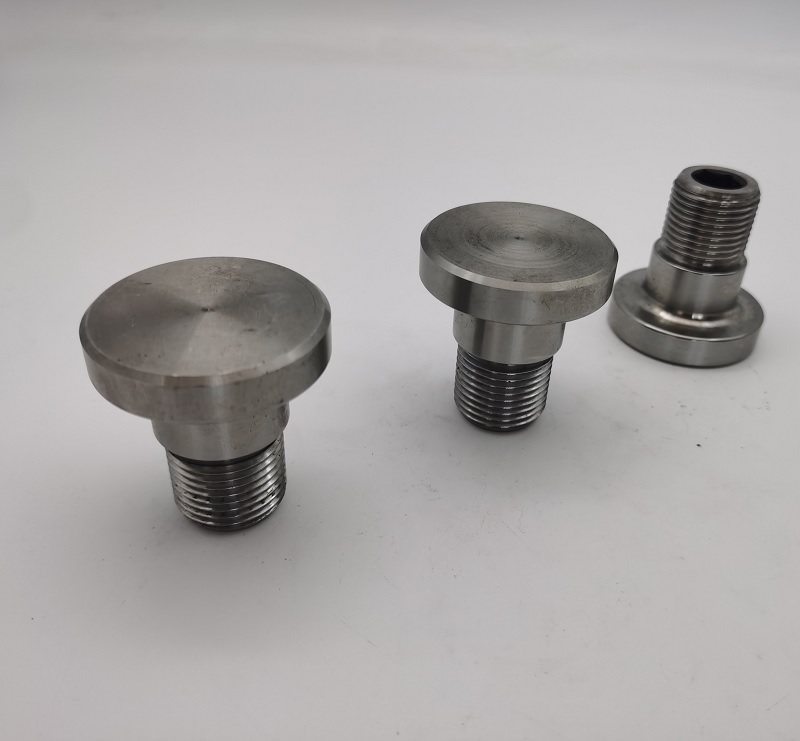

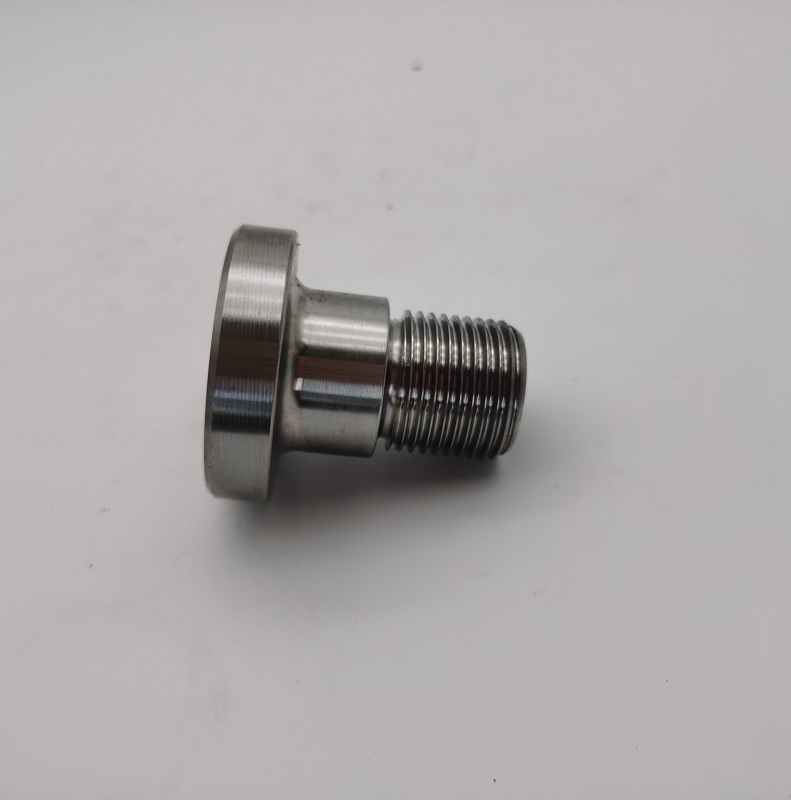

OParafuso de ombro forjado 17-4 PHtem uma cabeça grande de 1,875 polegadas, um ombro de precisão de aproximadamente 1,124-1,127 polegadas de diâmetro e uma rosca externa 1-12 UNF Classe 3A. O hexágono fêmea, os raios de transição, o relevo da rosca e as superfícies dos ombros devem funcionar juntos como uma montagem funcional. A JG controla cada ponto de referência e transição para suportar torque de instalação repetível, posicionamento preciso e longa vida útil.

Por que a peça deve ser forjada

Forjar é a base deste parafuso de ombro personalizado. O processo melhora o fluxo de material através da cabeça e do ombro, em vez de remover todo o formato da barra superdimensionada. Para um fixador altamente carregado, o fluxo controlado dos grãos ajuda a manter a resistência e a resistência ao impacto em torno da transição cabeça-haste. A JG planeja cuidadosamente as tolerâncias de forjamento para que o torneamento CNC subsequente possa limpar todas as superfícies funcionais sem remover material desnecessário.

Produzindo um consistenteparafuso de ombro forjado personalizadorequer controle da condição do tarugo, preenchimento da matriz, remoção de rebarbas e alinhamento do forjamento. A variação na peça bruta forjada pode afetar a tolerância de usinagem, a concentricidade do ombro e a geometria final da cabeça. As peças forjadas que chegam são, portanto, verificadas antes da usinagem CNC, para que peças instáveis ​​não entrem em operações posteriores.

Usinagem CNC e Precisão Sextavada Fêmea

Após o forjamento, a peça bruta é torneada CNC para produzir a face da cabeça, ombro, peça bruta da rosca, chanfros, raios de transição e recursos de relevo. O diâmetro do ressalto e sua relação com o eixo roscado são importantes porque o ressalto pode atuar como um rolamento, pivô ou superfície de localização. JG usa fixação controlada e dados de usinagem para manter a concentricidade enquanto protege a cabeça forjada.

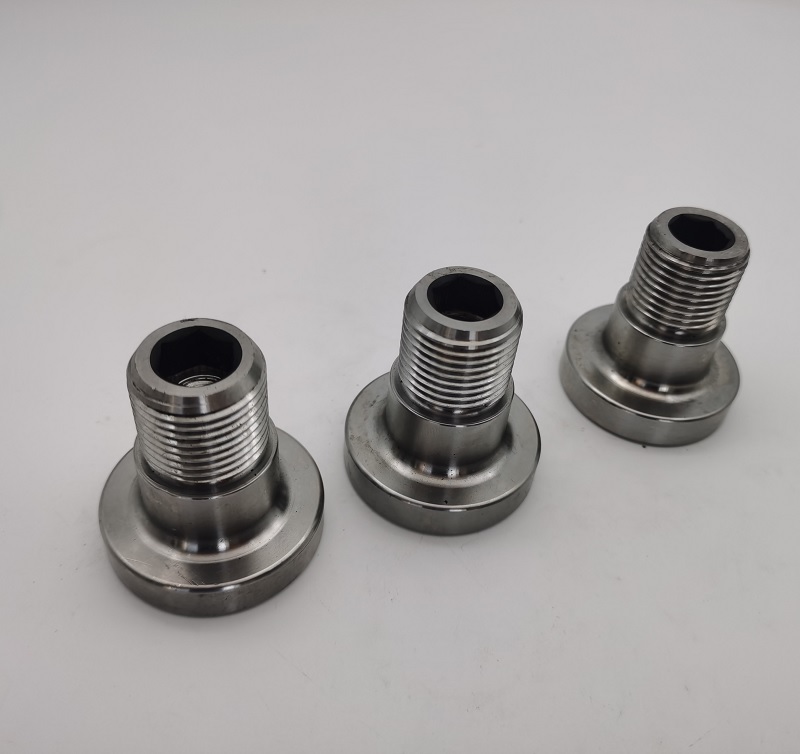

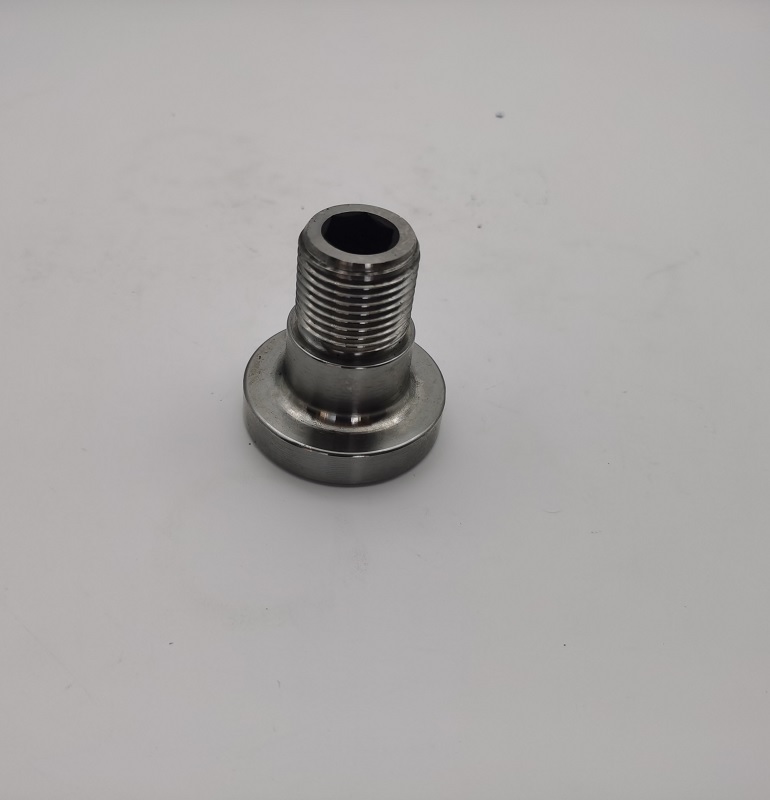

O hexágono fêmea é usinado apenas na extremidade rosqueada. Seu tamanho, profundidade e alinhamento devem proporcionar um encaixe confiável da ferramenta sem enfraquecer a parede circundante. Um relevo de corte inferior opcional pode ser usado para limpar os cantos internos do hexágono. Este recurso exige uma coordenação estreita entre furação, usinagem hexagonal interna e preparação da rosca bruta.

Endurecimento por envelhecimento H1150/4

OParafuso de ombro em aço inoxidável 17-4 PHé retornado à Condição A antes do endurecimento por envelhecimento e depois tratado termicamente até a Condição H1150/4. O ciclo de referência é 1150°F durante quatro horas seguido de resfriamento com ar abaixo de 90°F. O desempenho especificado inclui uma resistência à tração mínima de 135 ksi, limite de escoamento mínimo de 110 ksi, dureza de 31-35 HRC e resistência ao impacto de 50 ft-lb.

O tratamento térmico é mais do que uma operação de dureza. Pode influenciar a retilineidade, o tamanho do ombro, o diâmetro da rosca bruta e o ajuste do sextavado fêmea. Para um desempenho consistente de cadaParafuso de ombro forjado 17-4 PH, a JG considera o movimento do tratamento térmico no plano de usinagem e verifica as dimensões críticas após o ciclo H1150/4. A identificação de lotes de tratamento térmico pode ser aplicada com um método de marcação de baixo estresse para rastreabilidade de materiais e processos.

Fios laminados após endurecimento

Um grande desafio de fabricação é a rosca 1-12 UNF Classe 3A, que deve ser laminada após o endurecimento. A laminação de roscas forma o perfil por deslocamento controlado em vez de cortar o material. Quando devidamente controlado, produz uma superfície de rosca lisa e um fluxo de grão favorável, suportando resistência à fadiga e transferência de carga consistente.

Rolando um endurecidoParafuso de ombro forjado 17-4 PHrequer diâmetro preciso da rosca bruta, matrizes de laminação adequadas e força de processo estável. A JG monitora a peça bruta antes da laminação e inspeciona a rosca acabada com medidores calibrados. O desvio da rosca, o alívio e a área de avanço de 30 graus também são controlados para evitar interferência na montagem.

Principais desafios de fabricação

• Fluxo de grãos forjados:A peça bruta deve preencher a geometria da cabeça e do ombro, preservando ao mesmo tempo a margem de usinagem adequada.
• Concentricidade do ombro:O ressalto grande deve permanecer alinhado com o eixo roscado 1-12 UNF.
• Estabilidade ao tratamento térmico:As tolerâncias de usinagem levam em conta o movimento dimensional durante o ciclo H1150/4.
• Rolamento de rosca pós-endurecimento:O tamanho da rosca bruta e a força de laminação são controlados para uma rosca funcional Classe 3A.
• Integridade hexadecimal feminina:O tamanho hexagonal, a profundidade e a espessura da parede devem equilibrar a transmissão de torque e a resistência da peça.
• Marcação de rastreabilidade de baixo estresse:A identificação do lote de tratamento térmico é aplicada sem criar concentração de tensão prejudicial.
• Transições sem rebarbas:Relevos de rosca, bordas hexagonais internas e raios de ombro são finalizados para uma montagem segura.

Processo de Fabricação

1. Verificação de material de aço inoxidável 17-4 PH
2. Forjamento de precisão e preparação de blanks
3. Torneamento CNC de cabeça, ombro e rosca bruta
4. Perfuração e usinagem hexagonal fêmea
5. Inspeção de rebarbação e pré-tratamento térmico
6. Retorno à Condição A e endurecimento por envelhecimento H1150/4
7. 1-12 Laminação de rosca UNF Classe 3A após o endurecimento
8. Marcação de identificação de lote de baixo estresse quando necessário
9. Inspeção dimensional, calibre de rosca e dureza
10. Limpeza final e embalagem protetora para exportação

Inspeção de Qualidade

Características críticas doParafuso de ombro forjado 17-4 PHsão verificados com micrômetros, medidores de altura, medidores de rosca, testadores de dureza e outros equipamentos calibrados. A inspeção se concentra no diâmetro do ombro, comprimento do ombro, tamanho da cabeça, concentricidade, geometria hexagonal fêmea, função da rosca, detalhes de relevo e resultados do tratamento térmico. Certificados de materiais, registros de tratamento térmico e relatórios de inspeção dimensional estão disponíveis de acordo com os requisitos do projeto.

Aplicativos

• Portas industriais e sistemas de carregamento
• Pivôs e ligações para máquinas pesadas
• Conjuntos de controle de movimento
• Equipamentos hidráulicos e mecânicos
• Conexões de dobradiça de alta carga
• Conjuntos estruturais OEM personalizados

Por que escolher a JG

JG combina coordenação de forjamento, usinagem CNC de precisão, tratamento térmico controlado e laminação de roscas em uma rota de produção gerenciada. Isto é especialmente importante para peças onde a resistência, o ajuste do ombro e o desempenho da rosca dependem da sequência correta de operações. Validação de protótipos, produção em lote, rastreabilidade de processos e documentação de inspeção podem ser fornecidas para programas OEM.

Envie à JG seu desenho, demanda anual e requisitos de inspeção para um orçamento. OParafuso de ombro forjado PH 17-4 personalizadopode ser fabricado de acordo com as dimensões, marcações, condições de tratamento térmico e requisitos de documentação de qualidade especificados.
